VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE LECTURE
(a) Vérifier l'éclairage de lecture.
| (1) Appliquer la tension de batterie auxiliaire au sous-ensemble d'éclairage de lecture et vérifier si les éclairages s'allument.
OK.: Cliquer sur Location & Routing(N6) Cliquer sur Location & Routing(N6) Cliquer sur Connector(N6) Cliquer sur Connector(N6) |
Branchement du tester |
Condition | Condition spécifiée | |
N6-4 (+B1) - Borne positive (+) de la batterie auxiliaire N6-17 (GND) - Borne négative (-) de la batterie auxiliaire |
Contacteur d'éclairage de lecture gauche en position ON |
L'éclairage de lecture gauche s'allume | |
N6-4 (+B1) - Borne positive (+) de la batterie auxiliaire N6-17 (GND) - Borne négative (-) de la batterie auxiliaire |
Contacteur d'éclairage de lecture gauche en position OFF |
L'éclairage de lecture gauche ne s'allume pas | |
N6-4 (+B1) - Borne positive (+) de la batterie auxiliaire N6-17 (GND) - Borne négative (-) de la batterie auxiliaire |
Contacteur d'éclairage de lecture droit en position ON |
L'éclairage de lecture droit s'allume | |
N6-4 (+B1) - Borne positive (+) de la batterie auxiliaire N6-17 (GND) - Borne négative (-) de la batterie auxiliaire |
Contacteur d'éclairage de lecture droit en position OFF |
L'éclairage de lecture droit ne s'allume pas | |
N6-4 (+B1) - Borne positive (+) de la batterie auxiliaire N6-17 (GND) - Borne négative (-) de la batterie auxiliaire |
Contacteur d'éclairage de lecture en position OFF et contacteur de plafonnier en position ON |
Les éclairages de lecture gauche et droit s'allument | |
N6-4 (+B1) - Borne positive (+) de la batterie auxiliaire N6-17 (GND) - Borne négative (-) de la batterie auxiliaire |
Contacteur d'éclairage de lecture en position OFF et contacteur de plafonnier en position OFF |
Les éclairages de lecture gauche et droit ne s'allument pas | |
N6-4 (+B1) - Borne positive (+) de la batterie auxiliaire N6-3 (CTY) - Borne négative (-) de la batterie auxiliaire |
Contacteur d'éclairage de lecture en position OFF et contacteur associé à la porte en position ON |
Les éclairages de lecture gauche et droit s'allument | |
N6-4 (+B1) - Borne positive (+) de la batterie auxiliaire N6-3 (CTY) - Borne négative (-) de la batterie auxiliaire |
Contacteur d'éclairage de lecture en position OFF et contacteur associé à la porte en position OFF |
Les éclairages de lecture gauche et droit ne s'allument pas | |
 |
|

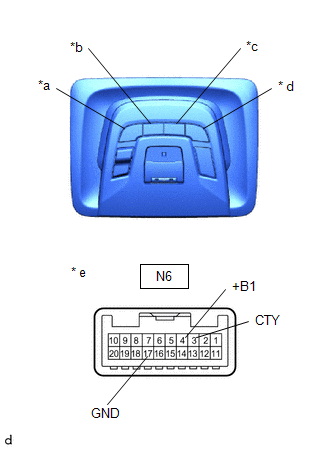

*a | Contacteur d'éclairage de lecture gauche | |
*b | Contacteur associé à la porte | |
*c | Contacteur de plafonnier | |
* d | Contacteur d'éclairage de lecture droit | |
* e | Pièce constitutive sans faisceau de câbles connecté
(ensemble d'éclairage de lecture) | | |
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de lecture.
(b) Vérifier la résistance.
| (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: Cliquer sur Location & Routing(N6) Cliquer sur Location & Routing(N6) Cliquer sur Connector(N6) Cliquer sur Connector(N6) |
Branchement du tester |
Condition | Condition spécifiée | |
N6-2 (RLMP) - N6-3 (CTY) |
Contacteur associé à la porte en position ON |
En dessous de 1 Ω | |
N6-2 (RLMP) - N6-3 (CTY) |
Contacteur associé à la porte en position OFF |
10 kΩ ou plus | |
N6-2 (RLMP) - N6-17 (GND) |
Contacteur de plafonnier en position ON |
En dessous de 1 Ω | |
N6-2 (RLMP) - N6-17 (GND) |
Contacteur de plafonnier en position OFF |
10 kΩ ou plus | |
 |
|

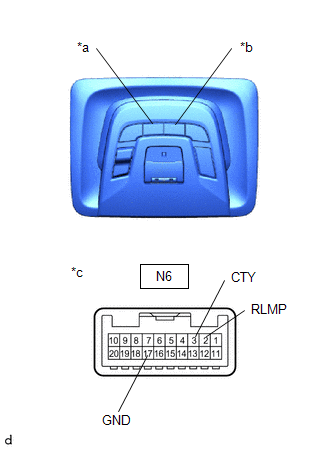

*a | Contacteur associé à la porte | |
*b | Contacteur de plafonnier | |
*c | Pièce constitutive sans faisceau de câbles connecté
(ensemble d'éclairage de lecture) | | |
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de lecture.
(c) Vérifier l'éclairage du bouton d'éclairage de lecture.
| (1) Appliquer la tension de la batterie auxiliaire à l'ensemble d'éclairage de lecture et s'assurer que les éclairages de bouton d'éclairage de lecture s'allument.
OK.: Cliquer sur Location & Routing(N6) Cliquer sur Location & Routing(N6) Cliquer sur Connector(N6) Cliquer sur Connector(N6) |
Branchement du tester |
Condition spécifiée | |
N6-13 (ILLB) - Borne positive (+) de la batterie auxiliaire
N6-11 (LILL) - Borne négative (-) de la batterie auxiliaire |
Le bouton d'éclairage de lecture s'allume | |
 |
|

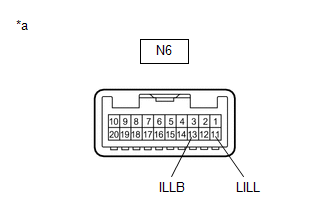

*a | Pièce constitutive sans faisceau de câbles branché
(ensemble d'éclairage de lecture) | | |
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de lecture.
