DESCRIPTION
Ces DTC sont enregistrés lorsque l'ensemble de récepteur de radio et d'affichage détecte une coupure ou un court-circuit dans l'ensemble d'antenne GNSS.
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
|---|---|---|---|
|
B154711 |
Court-circuit de l'antenne GNSS à la masse |
Court-circuit dans l'ensemble d'antenne GNSS (logique de détection à 2 cycle(s)) |
|
|
B154713 |
Coupure dans le circuit de l'antenne GNSS |
Coupure dans le circuit de l'ensemble d'antenne GNSS (logique de détection à 2 cycle(s)) |
|

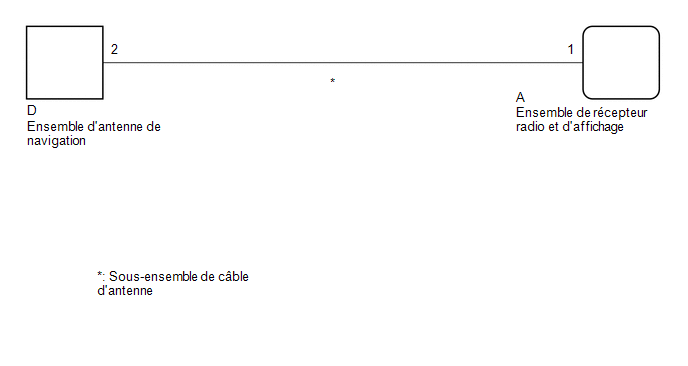

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, il peut être nécessaire de procéder à l'initialisation, l'enregistrement ou le calibrage.
Cliquer ici .gif)
PROCÉDURE
|
1. |
VERIFIER L'ENSEMBLE D'ANTENNE DE NAVIGATION |
Cliquer ici
| NON OK | .gif) |
REMPLACER L'ENSEMBLE D'ANTENNE DE NAVIGATION |
|
|
2. |
VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE |
(a) Débrancher le connecteur d'ensemble d'antenne de navigation.
(b) Débrancher le connecteur du sous-ensemble de câble d'antenne.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
D-2 - A-1 |
Toujours |
En dessous de 1 Ω |
|
D-2a - A-1a |
Toujours |
En dessous de 1 Ω |
|
D-2a ou A-1a - Masse de carrosserie |
Toujours |
10 kΩ ou plus |
|
*a |

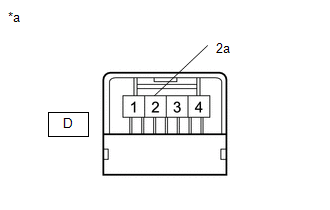

Pièce constitutive sans faisceau de câbles connecté (vers l'ensemble d'antenne de navigation) |
|
*a |

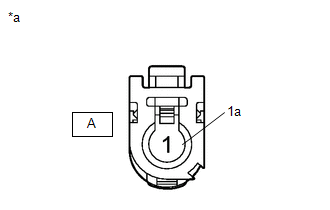

Pièce constitutive sans faisceau de câbles connecté (vers l'ensemble de récepteur radio et d'affichage) |
| OK. | |
REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE |
| NON OK | |
REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE |
