Toyota bZ4X - Manuel de réparation (2021-2024): La clé numérique ne peut pas être effacée

DESCRIPTION

Lorsque la clé numérique (clé du propriétaire) ne peut être effacée à l'aide de la clé numérique mais qu'elle peut l'être effacée, il se peut qu'il y ait un dysfonctionnement autre que la clé numérique et d'autres pièces constitutives du véhicule. En outre, lorsque toutes les clés numériques ne peuvent pas être effacées à l'aide de l'écran multifonction mais peuvent être effacées à l'aide du GTS, il est probable que l'écran multifonction présente un dysfonctionnement.

Lorsque la clé numérique (clé du propriétaire) ne peut être effacée, même après avoir retiré la cause du dysfonctionnement qui n'est pas liée aux réglages du véhicule et aux pièces constitutives du véhicule, il peut y avoir un dysfonctionnement du système de communication entre l'ECU de certification (ensemble d'ECU de clé intelligente) et l'ensemble d'ECU de clé numérique.

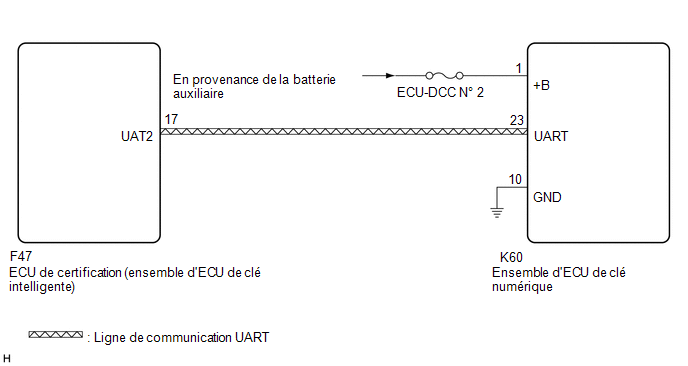

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Avant d'effectuer la recherche de pannes du véhicule, se reporter aux mesures de précaution concernant la vérification ou l'enregistrement pour rechercher une cause de dysfonctionnement qui n'est pas liée aux réglages du véhicule ou aux pièces constitutives du véhicule.

  Cliquer ici

• S'assurer qu'aucun DTC n'est émis. Si des DTC sont émis, passer au tableau des codes de diagnostic de problèmes.
• Si le système de clé numérique a été désactivé, activer le système avant d'effectuer la recherche de pannes.

  Cliquer ici

• Avant de remplacer l'ECU de certification (ensemble d'ECU de clé intelligente), se reporter à la rubrique Enregistrement.

  Cliquer ici

PROCÉDURE

1.	EFFACER TOUTES LES CLES NUMERIQUES ENREGISTREES

(a) Effacer toutes les clés numériques enregistrées à l'aide du GTS, .

Cliquer ici

OK.:

Toutes les clés numériques peuvent être effacées

NON OK

PASSER AU POINT 3

OK.

2.	VERIFIER LES SYMPTOMES

(a) Vérifier les symptômes du problème.

Résultat:

Résultat	Passer au point
La clé numérique n'a pas pu être effacée à l'aide de la clé numérique	A
La clé numérique n'a pas pu être effacée à l'aide de l'écran multifonction	B

A

FIN (EFFECTUER L'ENREGISTREMENT D'UNE CLE NUMERIQUE (CLE DE PROPRIETAIRE))

B

PASSER AU SYSTEME DE NAVIGATION (COMMENT UTILISER LA RECHERCHE DE PANNES)

3.	VERIFIER L'ENSEMBLE D'ECU DE CLE NUMERIQUE (BORNE UART)

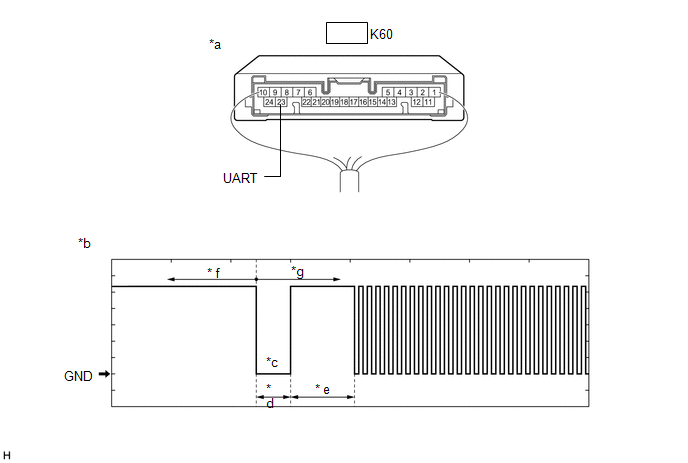

(a) Vérifier la forme d'onde à l'aide d'un oscilloscope.

*a	Pièce constitutive avec faisceau de câbles branché (Ensemble d'ECU de clé numérique)	*b	Forme d'onde
*c	Signal de réveil de l'ensemble d'ECU de clé numérique	* d	Environ 15 ms
* e	15 à 50 ms	* f	Avant l'opération de verrouillage/déverrouillage de porte à l'aide de la clé numérique
*g	Après l'opération de verrouillage/déverrouillage de porte à l'aide de la clé numérique	-	-

REMARQUE:

La forme d'onde indiquée sur le schéma est un exemple donné à titre de référence uniquement. Les parasites, les cliquetis, etc. ne sont pas montrés.

OK.:

Cliquer sur Location & Routing(K60) Cliquer sur Location & Routing(K60) Cliquer sur Connector(K60) Cliquer sur Connector(K60)

Branchement du tester	Condition	Réglage de l'appareil	Condition spécifiée
K60-23 (UART) - Masse de carrosserie	Toutes les conditions suivantes sont remplies: Contacteur d'allumage en position OFF L'opération de verrouillage/déverrouillage de porte n'a pas été effectuée via la clé numérique → effectuée	5 V/DIV, 20 ms/DIV.	Génération d'impulsions (Voir forme d'onde)

Résultat:

Résultat	Passer au point
OK (forme d'onde normale)	A
NG (pas de signal réveil)	B
NG (forme d'onde normale non émise)	C
NG (bloqué en position basse)	D

B

REMPLACER L'ENSEMBLE D'ECU DE CLE NUMERIQUE

C

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

D

PASSER AU POINT 8

A

4.	REMPLACER L'ENSEMBLE D'ECU DE CLE NUMERIQUE

(a) Remplacer l'ensemble d'ECU de clé numérique par un élément neuf.

Cliquer ici

SUIVANT

5.	ENREGISTRER LE CODE DE CLE NUMERIQUE

(a) Enregistrer le code de clé numérique dans l'ensemble d'ECU de clé numérique.

Cliquer ici

SUIVANT

6.	ENREGISTRER LA NOUVELLE CLE NUMERIQUE (CLE DU PROPRIETAIRE)

(a) Enregistrer la clé numérique (clé du propriétaire) à l'aide de la clé numérique d'origine.

CONSEIL:

Se reporter à l'application de clé numérique.

SUIVANT

7.	EFFACER TOUTES LES CLES NUMERIQUES ENREGISTREES

(a) Effacer toutes les clés numériques enregistrées à l'aide de l'application de clé numérique.

CONSEIL:

Se reporter à l'application de clé numérique.

OK.:

Toutes les clés numériques peuvent être effacées

OK.

FIN (L'ENSEMBLE D'ECU DE CLE NUMERIQUE ETAIT DEFECTUEUX)

NON OK

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

8.	VERIFIER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

(a) Débrancher le connecteur K60 de l'ensemble d'ECU de clé numérique.

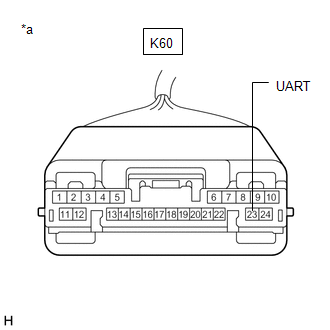

*a Vue avant du connecteur côté faisceau de câbles (vers l'ensemble d'ECU de clé numérique)

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Cliquer sur Location & Routing(K60) Cliquer sur Location & Routing(K60) Cliquer sur Connector(K60) Cliquer sur Connector(K60)

Branchement du tester	Condition	Condition spécifiée
K60-23 (UART) - Masse de carrosserie	Contacteur d'allumage en position OFF	11 à 14 V

OK.

REMPLACER L'ENSEMBLE D'ECU DE CLE NUMERIQUE

NON OK

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
