DESCRIPTION
Lorsque le niveau de liquide de lave-glace est inférieur à un certain niveau, un message d'avertissement est affiché sur l'ensemble de combiné d'instruments.

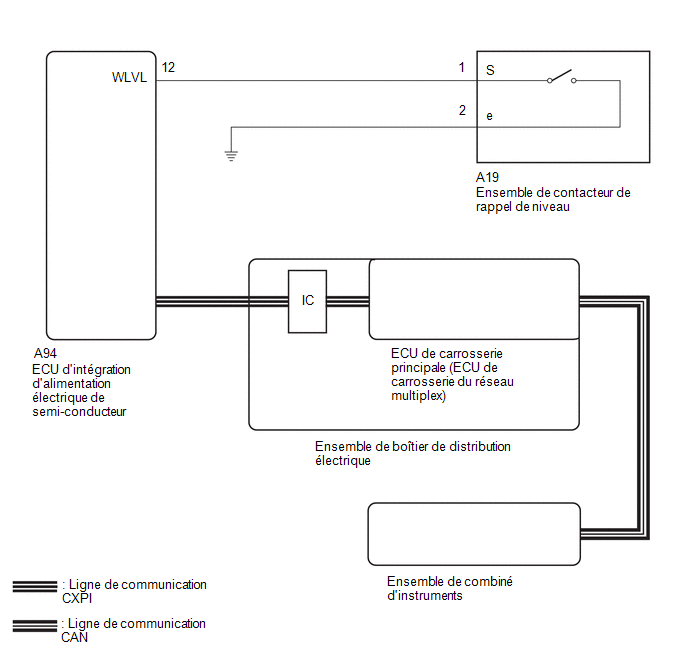

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
CONSEIL:
Le système d'essuie-glace et de lave-glace utilise le système de communication CAN et CXPI. Premièrement, confirmer qu'il n'y a pas de dysfonctionnement dans le système de communication CAN et CXPI.
PROCÉDURE
| 1. |
RELEVER LA VALEUR A L'AIDE DU GTS |
(a) Vérifier la Data List en suivant les indications affichées sur le GTS.
Body Electrical > Power Integration No.1 > Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
Washer Level Switch Status |
Etat du contacteur de rappel de niveau de liquide de lave-glace |
Contacteur de niveau de liquide de lave-glace en position ON, contacteur de niveau de liquide de lave-glace en position OFF ou Unknown |
Contacteur de niveau de liquide de lave-glace en position ON: niveau de liquide de lave-glace suffisant Contacteur de niveau de liquide de lave-glace en position OFF: bas niveau de liquide de lave-glace Unknown: niveau de liquide de lave-glace non détecté |
- |
|
Affichage du tester |
|---|
|
Washer Level Switch Status |
OK.:
L'affichage du GTS change correctement en réponse à l'état du contacteur de rappel de niveau de liquide lave-glace.
| OK. | | REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
| 2. |
VERIFIER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU |
Cliquer ici
| NON OK | | REMPLACER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU |
|
| 3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU - ECU D'INTEGRATION ELECTRIQUE DE SEMI-CONDUCTEUR) |
(a) Débrancher le connecteur A94 de l'ECU d'intégration d'alimentation électrique de semi-conducteur.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(A19,A94) Cliquer sur Location & Routing(A19,A94) Cliquer sur Connector(A19) Cliquer sur Connector(A19) Cliquer sur Connector(A94) Cliquer sur Connector(A94)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
A19-1 (S) - A94-12 (WLVL) |
Toujours | En dessous de 1 Ω |
|
A19-1 (S) ou A94-12 (WLVL) - Masse de carrosserie |
Toujours | 10 kΩ minimum |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE NIVEAU - MASSE DE CARROSSERIE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(A19) Cliquer sur Location & Routing(A19) Cliquer sur Connector(A19) Cliquer sur Connector(A19)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
A19-2 (E) - Masse de carrosserie |
Toujours | En dessous de 1 Ω |
| OK. | | REMPLACER L'ECU D'INTEGRATION D'ALIMENTATION ELECTRIQUE DE SEMI-CONDUCTEUR |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
