DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

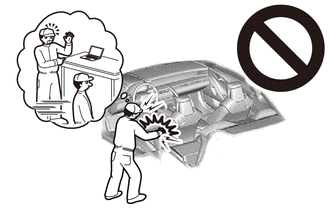

ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant de commencer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
.png)
Cliquer ici
.gif)
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum. |
|
|
Système de feux de route adaptatifs |
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

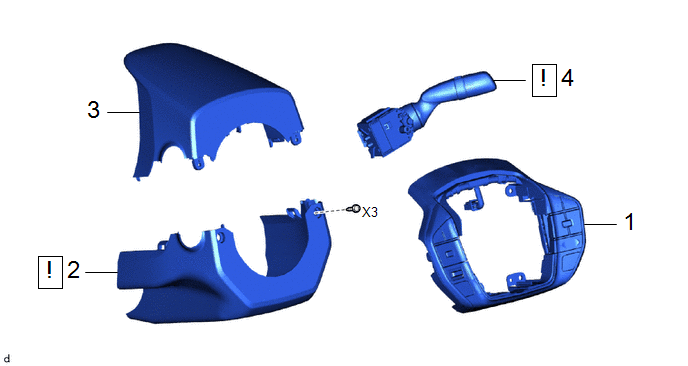

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CONTACTEUR AU VOLANT |
84250A | - |
- | - |
|
2 | CACHE INFERIEUR DE COLONNE DE DIRECTION |
45287 |
|
- | - |
|
3 | CACHE SUPERIEUR DE COLONNE DE DIRECTION |
45286B | - |
- | - |
|
4 | ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT |
84650 |
|
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE CONTACTEUR AU VOLANT
Cliquer ici
2. DEPOSER LE CACHE INFERIEUR DE LA COLONNE DE DIRECTION
|
|
Cliquer ici |
3. DEPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION
Cliquer ici
4. DEPOSER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT
.png) |
Déposer dans ce sens | - |
- |
(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe et déposer l'ensemble de contacteur d'essuie-glace avant, comme indiqué sur le schéma.
REMARQUE:
Si une griffe est tirée de façon excessive, elle risque de se casser.
