DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de moulure de ceinture de sécurité de porte avant sont indiquées ci-dessous.
Procédure nécessaire après la dépose/la repose/le remplacement de pièces|
Pièce remplacée ou procédure effectuée |
Procédure à effectuer | Effet / Fonction inopérante lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
| *1: Même si la pièce n'est pas remplacée, il est nécessaire d'effectuer les procédures nécessaires indiquées après la repose. | |||
| Réglage de vision de caméra de télévision latérale |
Système de moniteur de vision panoramique |
|
|
Système de freinage d'aide au stationnement |
| ||
|
Avance du stationnement (avec stationnement avancé) |
| ||
CONSEIL:
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Tringlerie |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

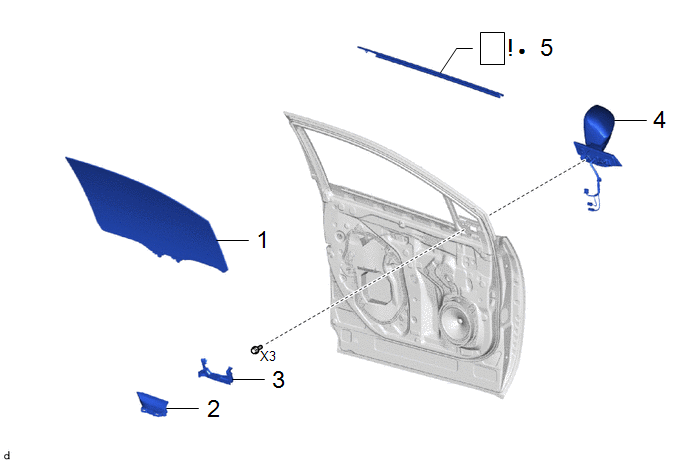

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE VITRE DE PORTE AVANT |
68102 | - |
- | - |
|
2 | GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT |
67492A | - |
- | - |
|
3 | JOINT AVANT DE CEINTURE DE PORTE AVANT |
68193C | - |
- | - |
|
4 | ENSEMBLE DE RETROVISEUR EXTERIEUR |
87940 | - |
- | - |
|
5 | ENSEMBLE DE MOULURE D'ENCADREMENT DE PORTE AVANT |
75720 |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT
Cliquer ici
.gif)
2. DEPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT
Cliquer ici
3. DEPOSER LE JOINT AVANT DE CEINTURE DE PORTE AVANT
Cliquer ici
4. DEPOSER L'ENSEMBLE DE RETROVISEUR EXTERIEUR
Cliquer ici
5. DEPOSER L'ENSEMBLE DE MOULURE D'ENCADREMENT DE PORTE AVANT
.png) |
Déposer dans ce sens | - |
- |
(1) Appliquer du ruban adhésif de protection autour de l'ensemble de garniture de ceinture de sécurité de porte avant, comme indiqué sur le schéma.
(2) Libérer les griffes afin de déposer l'ensemble de moulure de ceinture de sécurité de porte avant, comme indiqué sur le schéma.
PoseVerification
VERIFICATION PROCÉDURE 1. VERIFIER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT GAUCHE
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: Cliquer sur Location & Routing(S10) Cliquer sur Location & Routing( ...
La vitre électrique côté conducteur ne fonctionne pas via le contacteur principal de lève-vitre électrique
DESCRIPTION Lorsque le contacteur d'allumage est en position ON, l'ensemble de moteur de lève-vitre électrique (pour porte du conducteur) est actionné par l'ensemble de contacteur principal de réseau multiplex. L'ensemble de moteur de lève-vitre électrique (pour côté conducteur) fait office ...
Circuit de haut-parleur
SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, il peut être nécessaire de procéder à l'initialisation, l'enregistrement ou le calibrage.
Cliquer ici PROCÉDURE
1. ...
