POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

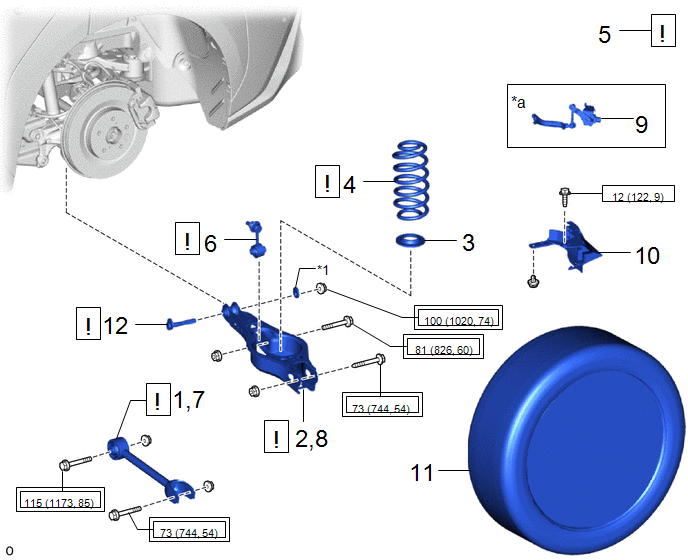

PIECES CONSTITUTIVES (REPOSE)
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | REPOSER PROVISOIREMENT L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 1 |
48720A |
|
- | - |
2 | REPOSER PROVISOIREMENT L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2 |
48740F |
|
- | - |
3 | COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE |
48258C | - |
- | - |
4 | RESSORT HELICOIDAL ARRIERE |
48231B |
|
- | - |
5 | STABILISER LA SUSPENSION |
- |
|
- | - |
6 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE |
48840A |
|
- | - |
7 | REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 1 |
48720A |
|
- | - |
8 | REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2 |
48740F |
|
- | - |
9 | SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE |
89408C | - |
- | - |
10 | COUVERCLE DE BRAS DE COMMANDE INFERIEUR N° 2 |
48738C |
|
- | - |
11 | ROUE ARRIERE |
- | - |
- | - |
12 | SOUS-ENSEMBLE DE CAME DE REGLAGE DE PINCEMENT DE SUSPENSION ARRIERE |
48409 |
|
- | - |
*a | Pour côté gauche avec capteur de commande de hauteur |
- | - |
*1 | CAME DE REGLAGE DE CARROSSAGE N° 2 |
- | - |
![]() |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
![]() |
N*m (kgf*cm, lbf*pi): couple prescrit |

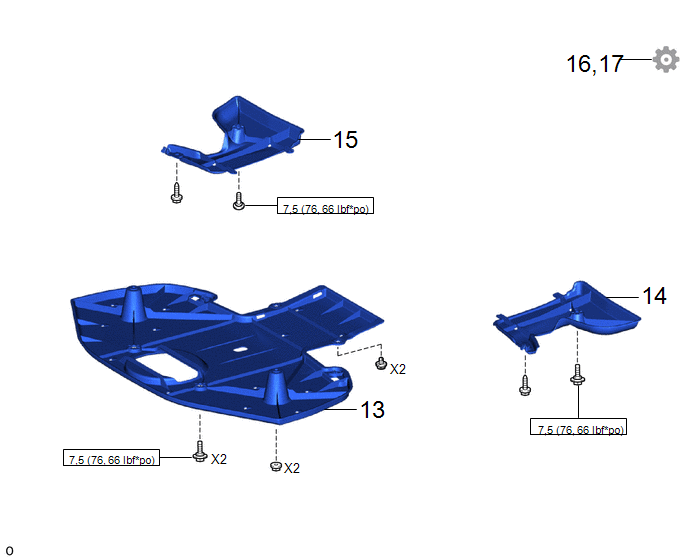

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
13 | CACHE DE RENFORT DE SUSPENSION ARRIERE |
53661B | - |
- | - |
14 | PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2 |
52384C | - |
- | - |
1,5 | PROTECTION N° 1 DE SUPPORT DE DIFFERENTIEL |
52383E | - |
- | - |
16 | VERIFIER ET REGLER LA GEOMETRIE DES ROUES ARRIERE |
- | - |
- |
|
17 | EFFECTUER L'INITIALISATION |
- | - |
- |
|
![]() |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE

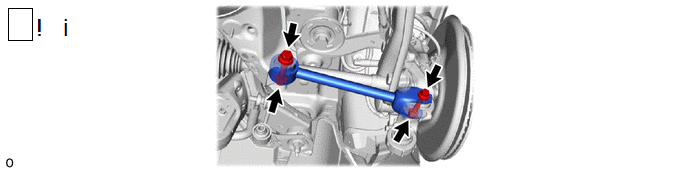

1. REPOSER PROVISOIREMENT L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 1
(1) Reposer provisoirement l'ensemble de bras de suspension arrière n° 1 sur le sous-ensemble de porte-essieu arrière et le sous-ensemble de traverse de suspension arrière à l'aide des 2 boulons et des 2 écrous.
REMARQUE:

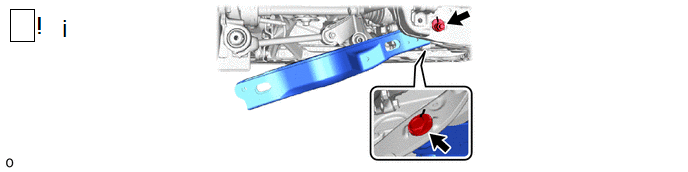

2. REPOSER PROVISOIREMENT L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2
(1) Reposer provisoirement l'ensemble de bras de suspension arrière n° 2 sur le sous-ensemble de traverse de suspension arrière avec came de réglage de carrossage n° 2, le sous-ensemble de came de réglage de pincement de suspension arrière et l'écrou.
REMARQUE:
3. REPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE
Cliquer ici
4. REPOSER LE RESSORT HELICOIDAL ARRIERE
![]() |
Cliquer ici |
5. STABILISER LA SUSPENSION
![]() |
Cliquer ici |
6. BRANCHER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE
![]() |
Cliquer ici |

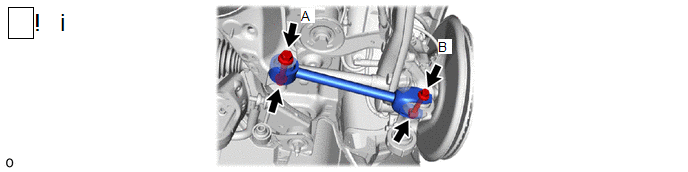

7. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 1
(1) Reposer l'ensemble de bras de suspension arrière n° 1 avec les 2 boulons.
Torque:
Boulon A :
115 N·m {1173 kgf·cm, 85 ft·lbf}
Boulon B :
73 N·m {744 kgf·cm, 54 ft·lbf}
REMARQUE:
Ne pas tourner l'écrou car celui-ci est muni d'une butée. Serrer le boulon avec en bloquant l'écrou.

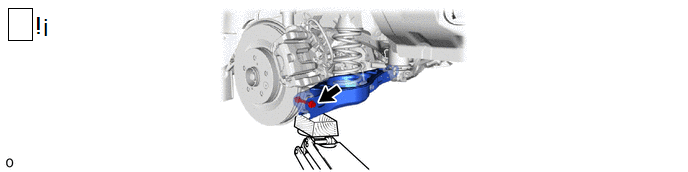

8. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2
(1) Reposer l'ensemble de bras de suspension arrière n° 2 (côté sous-ensemble de porte-essieu arrière) avec le boulon.
Torque:
73 N·m {744 kgf·cm, 54 ft·lbf}
REMARQUE:
Ne pas tourner l'écrou car celui-ci est muni d'une butée. Serrer le boulon en bloquant l'écrou.
9. REPOSER LE SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE (pour côté gauche avec capteur de commande de hauteur)
Cliquer ici
10. REPOSER LE BRAS DE COMMANDE INFERIEUR N° 2
Torque:
12 N·m {122 kgf·cm, 9 ft·lbf}
11. REPOSER LA ROUE ARRIERE
Cliquer ici

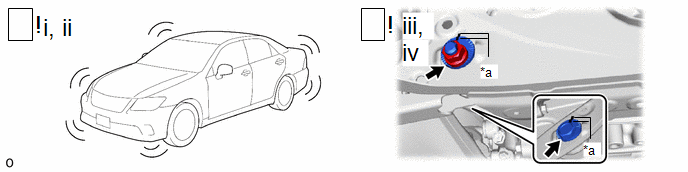

12. REPOSER LE SOUS-ENSEMBLE DE CAME DE REGLAGE DE PINCEMENT DE SUSPENSION ARRIERE
*a | Repère d'alignement |
- | - |
(1) Reposer le véhicule sur le sol.
(2) Faire rebondir le véhicule de haut en bas aux niveau des coins à plusieurs reprises pour stabiliser la suspension arrière.
(3) Aligner les repères d'alignement sur la came de réglage de carrossage n° 2, le sous-ensemble de came de réglage de pincement de suspension arrière et le sous-ensemble de traverse de suspension arrière.
(4) Serrer complètement l'écrou.
Torque:
100 N·m {1020 kgf·cm, 74 ft·lbf}
REMARQUE:
13. REPOSER LE CACHE DE RENFORT DE SUSPENSION ARRIERE
Cliquer ici
14. REPOSER LA PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2
Cliquer ici
15. REPOSER LA PROTECTION DU SUPPORT DE DIFFERENTIEL N° 1
Cliquer ici
16. VERIFIER ET REGLER LA GEOMETRIE DES ROUES ARRIERE
Cliquer ici
17. EFFECTUER L'INITIALISATION
