DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de bras de suspension arrière sont indiquées ci-dessous.
Procédures nécessaires après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| Réglage de la géométrie des roues arrière |
Effectuer la "Calibration" |
|
|
|
Suspension, pneu, etc. |
Initialisation de l'ECU d'aide au stationnement |
Avance du stationnement (avec stationnement avancé) |
|
|
Système de moniteur de vision panoramique |
| ||
|
Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche |
Système d'éclairage (EXT) |
| |
|
Sous-ensemble de capteur de commande de hauteur arrière gauche |
Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche |
Système d'éclairage (EXT) |
|
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

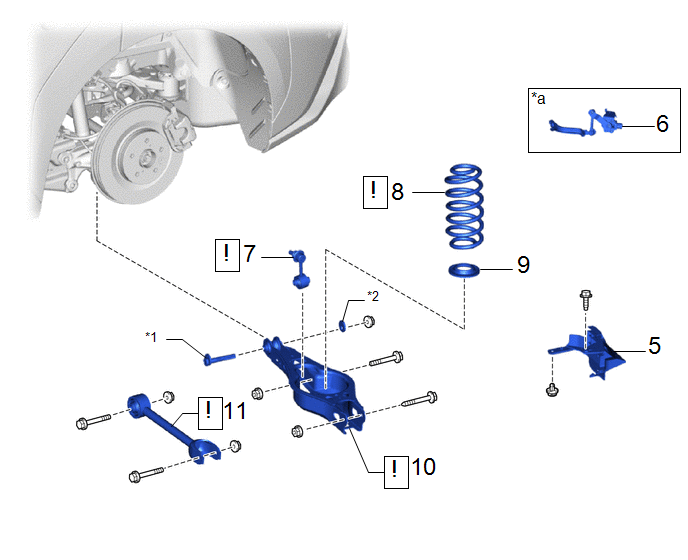

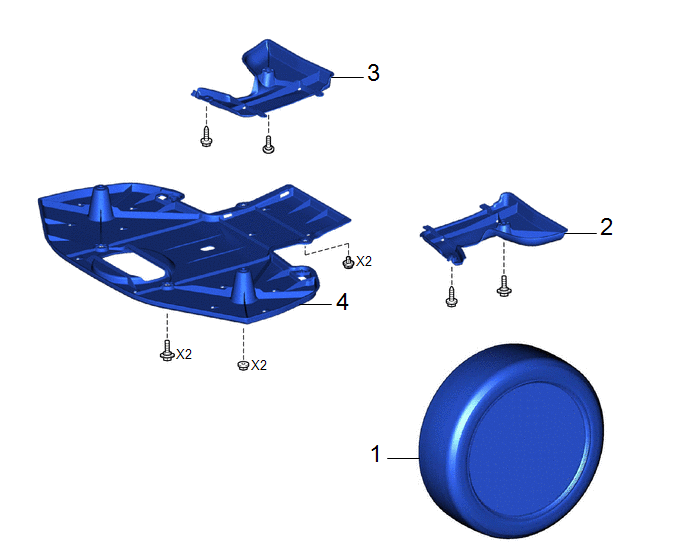

PIECES CONSTITUTIVES (DEPOSE).png)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ROUE ARRIERE |
- | - |
- | - |
|
2 | PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2 |
52384C | - |
- | - |
|
3 | PROTECTION N° 1 DE SUPPORT DE DIFFERENTIEL |
52383E | - |
- | - |
|
4 | CACHE DE RENFORT DE SUSPENSION ARRIERE |
53661B | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
5 | COUVERCLE DE BRAS DE COMMANDE INFERIEUR N° 2 |
48738C | - |
- | - |
|
6 | SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE |
89408C | - |
- | - |
|
7 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE |
48840A |
|
- | - |
|
8 | RESSORT HELICOIDAL ARRIERE |
48231B |
|
- | - |
|
9 | COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE |
48258C | - |
- | - |
|
10 | ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2 |
48740F |
|
- | - |
|
11 | ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 1 |
48720A |
|
- | - |
|
*a | Pour côté gauche avec capteur de commande de hauteur |
- | - |
|
*1 | SOUS-ENSEMBLE DE CAME DE REGLAGE DE PINCEMENT DE SUSPENSION ARRIERE |
*2 | CAME DE REGLAGE DE CARROSSAGE N° 2 |
PROCÉDURE
1. DEPOSER LA ROUE ARRIERE
Cliquer ici
.gif)
2. DEPOSER LA PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2
Cliquer ici
3. DEPOSER LA PROTECTION DE SUPPORT DE DIFFERENTIEL N° 1
Cliquer ici
4. DEPOSER LE CACHE DE RENFORT DE SUSPENSION ARRIERE
Cliquer ici

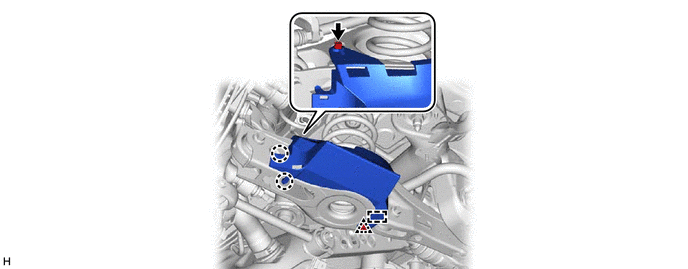

5. DEPOSER LE COUVERCLE DE BRAS DE CONTROLE INFERIEUR N° 2
6. DEPOSER LE SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE (pour côté gauche avec capteur de commande de hauteur)
Cliquer ici
7. DETACHER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE
|
|
Cliquer ici |
8. DEPOSER LE RESSORT HELICOIDAL ARRIERE
|
|
Cliquer ici |
9. DEPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE
Cliquer ici

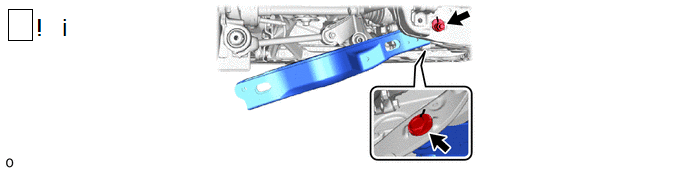

10. DEPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2
(1) Déposer l'écrou, la came de réglage de carrossage n° 2, le sous-ensemble de came de réglage de pincement de suspension arrière et l'ensemble de bras de suspension arrière n° 2.
REMARQUE:
Maintenir le sous-ensemble de came de réglage de pincement de suspension arrière tout en faisant tourner l'écrou.

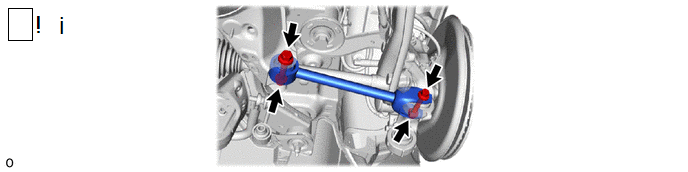

11. DEPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 1
(1) Déposer les 2 boulons, les 2 écrous et l'ensemble de bras de suspension arrière n° 1 du sous-ensemble de porte-essieu arrière et du sous-ensemble de traverse de suspension arrière.
REMARQUE:
Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou en place.
