Pieces Constitutives
PIECES CONSTITUTIVES

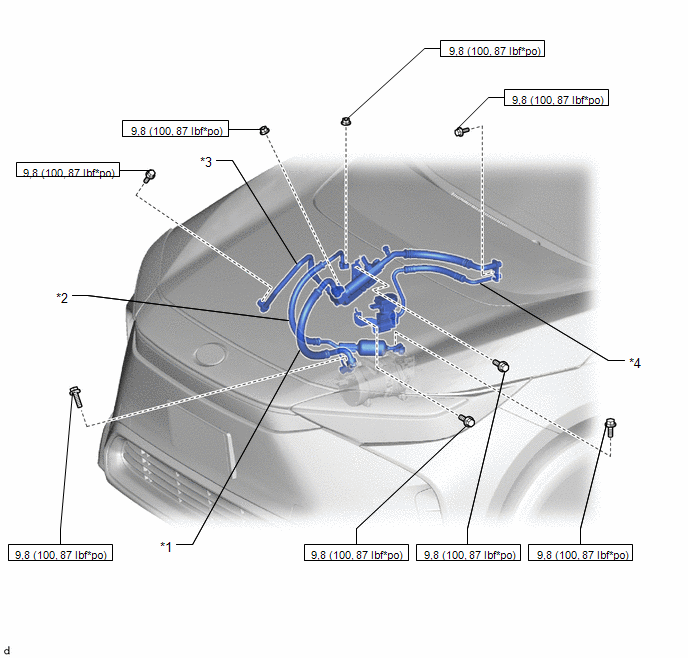

SCHEMA
REMARQUE:
Ne pas utiliser d'outils électriques ou d'outils pneumatiques lors de la dépose/repose de la canalisation de réfrigérant.
|
*1 | SOUS-ENSEMBLE DE DURITE D'ASPIRATION |
*2 | TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1 |
|
*3 | DURITE ET ACCESSOIRE DE CLIMATISATION |
*4 | DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 2: |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |

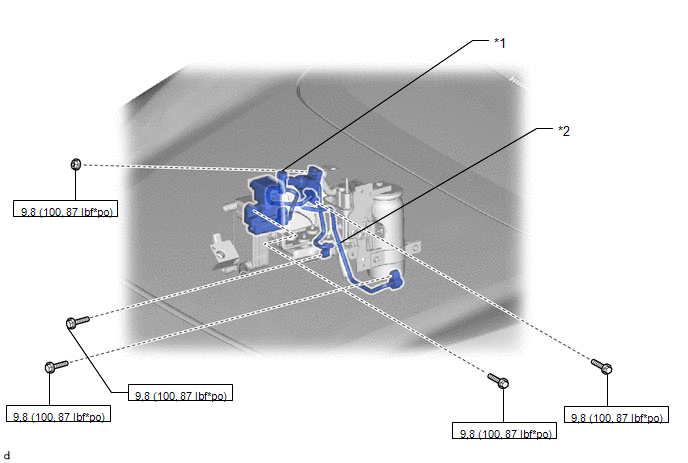

SCHEMA
|
*1 | ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES |
*2 | ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES N° 2 |
|
|
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
