DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de combiné d'instruments sont indiquées ci-dessous.
Procédure nécessaire après la dépose/la repose/le remplacement de pièces|
Pièce remplacée ou procédure effectuée |
Procédure à effectuer | Effet / Fonction inopérante lorsque les procédures nécessaires ne sont pas effectuées |
Tringlerie |
|---|---|---|---|
| Ensemble de combiné d'instruments |
Mettre à jour de la clé de sécurité de l'ECU |
L'historique de commande de véhicule (RoB) est enregistré |
|
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Tringlerie |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

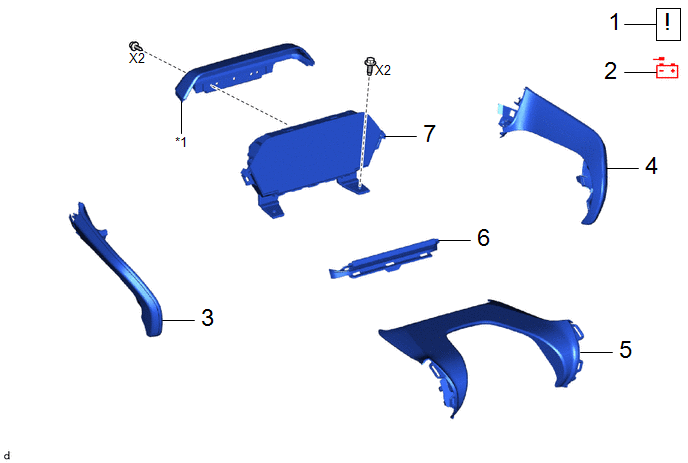

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | MESURES DE PRECAUTION |
- |
|
- | - |
|
2 | DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
|
3 | PROTECTION DE COMBINE D'INSTRUMENTS N° 1 |
55435B | - |
- | - |
|
4 | PROTECTION DE COMBINE D'INSTRUMENTS N° 2 |
55436B | - |
- | - |
|
5 | ENSEMBLE DE PANNEAU DE FINITION DE TABLEAU DE BORD |
55410C | - |
- | - |
|
6 | DISPOSITIF DE RETENUE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS |
55416C | - |
- | - |
|
7 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
83100 | - |
- | - |
|
*1 | PROTECTION DE COMBINE D'INSTRUMENTS |
- | - |
PROCÉDURE
1. MESURES DE PRECAUTION
|
|
REMARQUE: Après avoir mis le contacteur d'allumage en position OFF, il se peut qu'il y ait un délai d'attente avant de débrancher la borne négative (-) de la batterie auxiliaire. Cliquer ici |
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici
.gif)
3. DEPOSER LA PROTECTION DE COMBINE D'INSTRUMENTS N° 1
Cliquer ici
4. DEPOSER LA PROTECTION DE COMBINE D'INSTRUMENTS N° 2
(a) Procéder de la même manière que pour la protection de combiné d'instruments n° 1.
5. DEPOSER L'ENSEMBLE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
Cliquer ici
6. DEPOSER LE DISPOSITIF DE RETENUE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
Cliquer ici

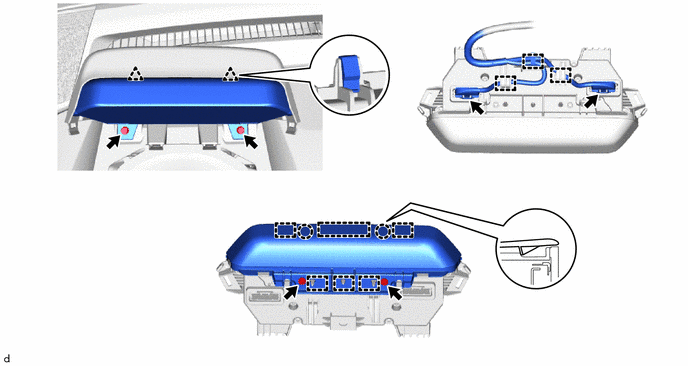

7. DEPOSER L'ENSEMBLE DE COMBINE D'INSTRUMENTS
