DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

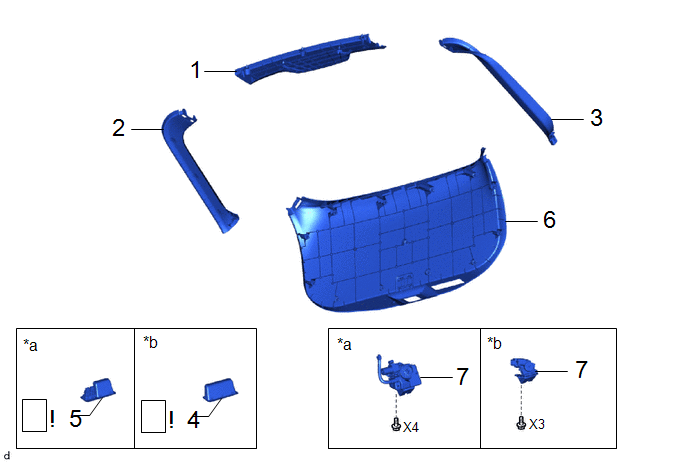

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | GARNISSAGE CENTRAL DE PORTE DE COFFRE |
67939B | - |
- | - |
|
2 | GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE |
67938A | - |
- | - |
|
3 | GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE |
67937B | - |
- | - |
|
4 | CACHE DE FINITION DE PORTE DE COFFRE DROIT |
75837D |
|
- | - |
|
5 | POIGNEE DE FERMETURE DE PORTE |
74811D |
|
- | - |
|
6 | ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE |
67750 | - |
- | - |
|
7 | ENSEMBLE DE SERRURE DE PORTE DE COFFRE AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL |
69350P | - |
- | - |
|
*a | Avec porte de coffre électrique |
*b | Sans porte de coffre électrique |
PROCÉDURE
1. DEPOSER LE GARNISSAGE CENTRAL DE PORTE DE COFFRE
Cliquer ici
.gif)
2. DEPOSER LE GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE
Cliquer ici
3. DEPOSER LE GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE
(a) Procéder de la même manière que pour le côté gauche.
4. DEPOSER LE CACHE DE FINITION DE PORTE DE COFFRE DROIT (sans porte de coffre électrique)
|
|
Cliquer ici |
5. DEPOSER LA POIGNEE DE FERMETURE DE PORTE (avec porte de coffre électrique)
|
|
Cliquer ici |
6. DEPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE
Cliquer ici
7. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE DE COFFRE AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL

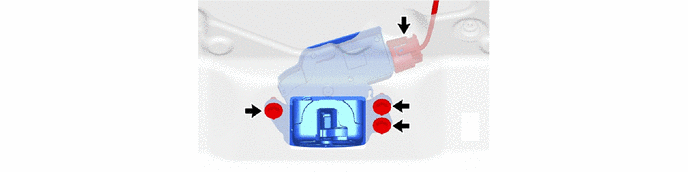

(a) Sans porte de coffre électrique:

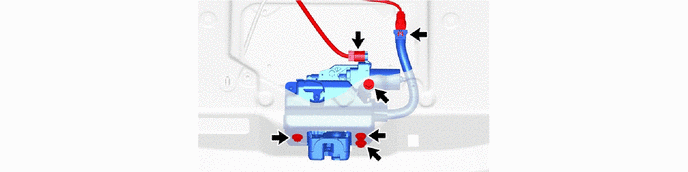

(b) Avec porte de coffre électrique:
VerificationDepose
