DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

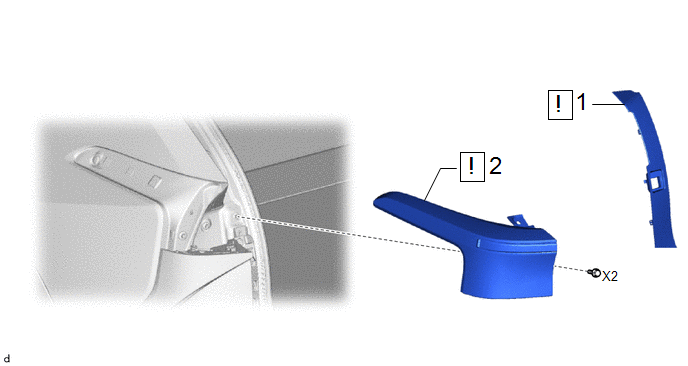

1 | CACHE DE FEU COMBINE ARRIERE |
81498 |
|
- | - |
|
2 | ENSEMBLE DE FEU COMBINE ARRIERE |
- |
|
- | - |
PROCÉDURE
1. DEPOSER LE CACHE DE FEU COMBINE ARRIERE

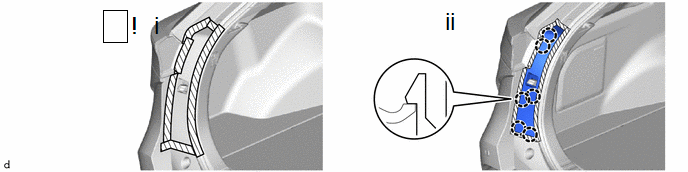

(1) Appliquer du ruban adhésif de protection autour du cache de feu combiné arrière comme indiqué sur le schéma.
(2) Libérer les griffes pour déposer le cache de feu combiné arrière.
2. DEPOSER L'ENSEMBLE DE FEU COMBINE ARRIERE
|
*a | Goupille |
*b | Guide |
.png) |
Déposer dans ce sens (1) |
 |
Déposer dans ce sens (2) |

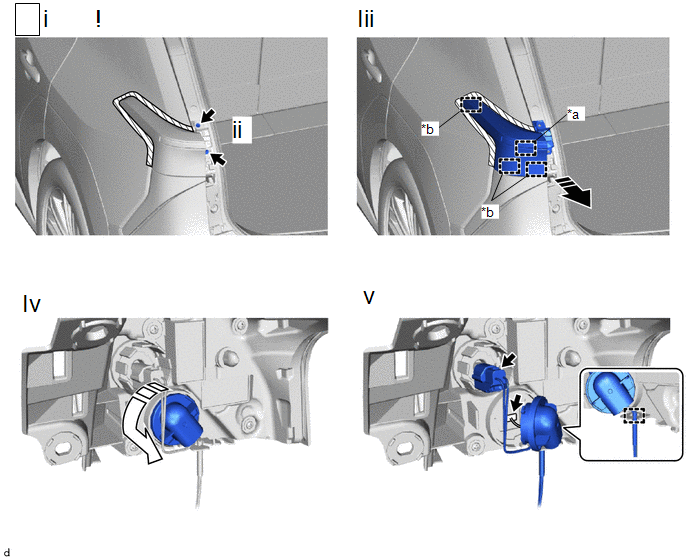

(1) Appliquer du ruban adhésif de protection autour de l'ensemble de feu combiné arrière comme indiqué sur le schéma.
(2) Déposer les 2 vis.
(3) Libérer la goupille et les guides pour déposer l'ensemble de feu combiné arrière, comme indiqué sur le schéma.
(4) Déposer la douille de feu combiné arrière, comme indiqué sur le schéma.
(5) Libérer le guide pour débrancher les 2 connecteurs.
