DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

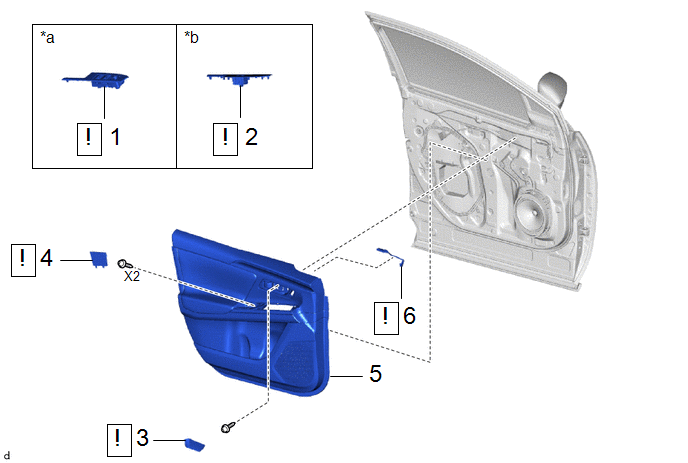

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
- |
|
- | - |
|
2 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
- |
|
- | - |
|
3 | GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT |
69278B |
|
- | - |
|
4 | CACHE D'ORIFICE DE VISITE N° 2 DE PORTE AVANT |
67832A |
|
- | - |
|
5 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT |
67602 | - |
- | - |
|
6 | ENSEMBLE D'ECLAIRAGE DE POIGNEE INTERIEURE DE PORTE AVANT |
81080E |
|
- | - |
|
*a | Pour côté conducteur |
*b | Pour côté passager avant |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (côté conducteur)
|
Cliquer ici |
2. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (pour le côté passager avant)
|
Cliquer ici |
3. DEPOSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT
|
Cliquer ici |
4. DEPOSER LE CACHE D'ORIFICE DE VISITE N° 2 DE PORTE AVANT
|
Cliquer ici |
5. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT
Cliquer ici
6. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE POIGNEE INTERIEURE DE PORTE AVANT
|

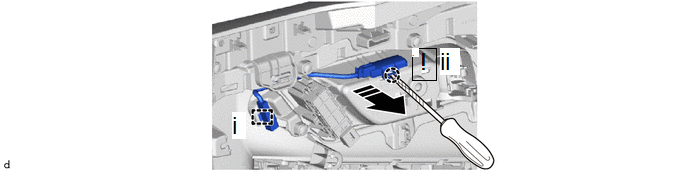

Déposer dans ce sens | - |
- |
(1) Désengager l'attache.
(2) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe pour déposer l'ensemble d'éclairage de poignée intérieure de porte avant, comme indiqué sur le schéma.
