VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE POIGNEE INTERIEURE DE PORTE AVANT GAUCHE

(a) Vérifier l'éclairage.

(1) Appliquer la tension de batterie auxiliaire à l'ensemble d'éclairage de poignée intérieure de porte avant gauche et vérifier si la LED s'allume.

OK.:

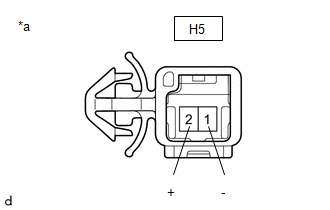

Cliquer sur Location & Routing(H5) Cliquer sur Location & Routing(H5) Cliquer sur Connector(H5) Cliquer sur Connector(H5)

Branchement du tester

Condition spécifiée

H5-2 (+) - Borne positive (+) de la batterie auxiliaire

H5-1 (-) - Borne négative (-) de la batterie auxiliaire

La LED s'allume

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble d'éclairage de poignée intérieure de porte avant gauche)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de poignée intérieure de porte avant gauche.

2. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE POIGNEE INTERIEURE DE PORTE AVANT DROIT

(a) Vérifier l'éclairage.

(1) Appliquer la tension de la batterie auxiliaire à l'ensemble d'éclairage de poignée intérieure de porte avant droite et vérifier si la LED s'allume.

OK.:

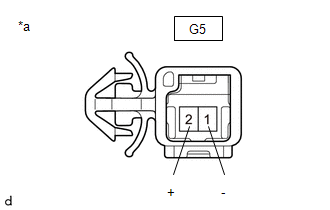

Cliquer sur Location & Routing(G5) Cliquer sur Location & Routing(G5) Cliquer sur Connector(G5) Cliquer sur Connector(G5)

Branchement du tester

Condition spécifiée

G5-2 (+) - Borne positive (+) de la batterie auxiliaire

G5-1 (-) - Borne négative (-) de la batterie auxiliaire

La LED s'allume

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble d'éclairage de poignée intérieure de porte avant droite)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de poignée intérieure de porte avant droite.
