DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

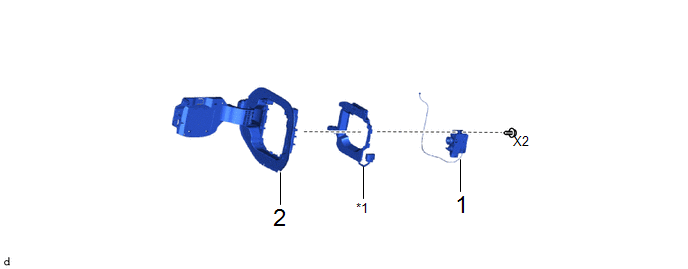

PIECES CONSTITUTIVES (DEMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE VERROUILLAGE DU COUVERCLE DE CHARGE AVEC MOTEUR ÉLECTRIQUE |
77030B | - |
- | - |
|
2 | ENSEMBLE DE BOITIER D'ENTREE DE CHARGE |
773B0 | - |
- | - |
|
*1 | ENSEMBLE DE PANNEAU DE COUVERCLE DE CHARGEUR EV |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE VERROUILLAGE DE COUVERCLE DE CHARGE AVEC MOTEUR
Cliquer ici .gif)

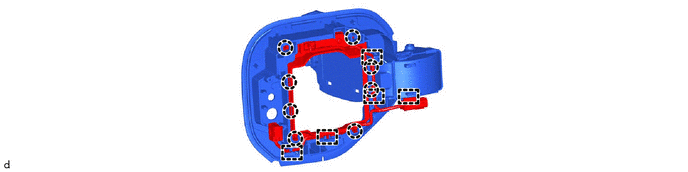

2. DEPOSER L'ENSEMBLE DE BOITIER D'ENTREE DE CHARGE
Depose
RemontageTableau Des Symptomes De Problemes
TABLEAU DES SYMPTOMES DE PROBLEMES
CONSEIL:
Utiliser le tableau ci-dessous pour déterminer la cause des symptômes du problème. Si plusieurs zones incriminées sont énumérées, les causes éventuelles des symptômes sont présentées par ordre de probabilité dans la colonne "Zone incrimin ...
Emplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
*1 ENSEMBLE DE PHARE GAUCHE
*2 ENSEMBLE DE PHARE DROIT
*3 BLOC DE RELAIS DE COMPARTIMENT MOTEUR
- FUSIBLE STRG HTR (avec ECU de direction de réseau multiplex)
*4 ENSEMBLE D'ACTIONNEUR DE FREINS
- ECU DE CONTROLE DE DERAPAGE ...
Verification
VERIFICATION PROCÉDURE 1. VERIFIER L'ENSEMBLE DE SERRURE DE PORTE DE COFFRE AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL (sans porte de coffre électrique)
(a) Vérifier le fonctionnement du moteur de serrure de porte.
(1) Amener la serrure de porte en position de verrouillage. (2) Appliquer la t ...
