VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT

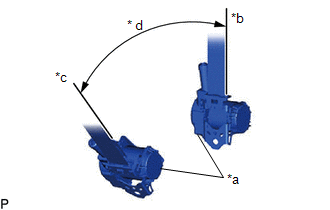

| (a) Avant de procéder à la repose de l'ensemble de sangle extérieure de ceinture de sécurité avant, vérifier le fonctionnement de l'ELR. REMARQUE: Ne pas démonter l'enrouleur. (1) Lorsque l'inclinaison de l'enrouleur est de 15° au maximum, s'assurer que la ceinture peut être extraite de l'enrouleur. Lorsque l'inclinaison de l'enrouleur dépasse 45°, s'assurer que la ceinture se bloque. Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de sangle extérieure de ceinture de sécurité avant. |
|
Depose
PoseDonnees D'arret Sur Image
DONNEES D'ARRET SUR IMAGE DESCRIPTION (a) Lorsqu'un DTC de système de classification des occupants est stocké, l'ensemble d'ECU d'airbag enregistre l'état actuel du véhicule (ECU ou capteur) sous forme de données d'arrêt sur image.
VERIFIER LES DONNEES D'ARRET SUR IMAGE (a) Vérifier les DTC ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2
*2 PROTECTION N° 1 DE SUPPORT DE DIFFERENTIEL
*3 CACHE DE RENFORT DE SUSPENSION ARRIERE
- -
N*m (kgf*cm, lbf*pi): couple prescrit
- - SCHEMA
...
Court-circuit à la masse ou coupure dans le circuit de tension du système (BATT)
DESCRIPTION
L'alimentation électrique de batterie auxiliaire est fournie à la AM de l'ensemble d'ECU de batterie afin d'enregistrer les DTC et les données d'arrêt sur image. Même si le contacteur d'allumage est mis en position OFF, l'alimentation électrique d ...
