Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

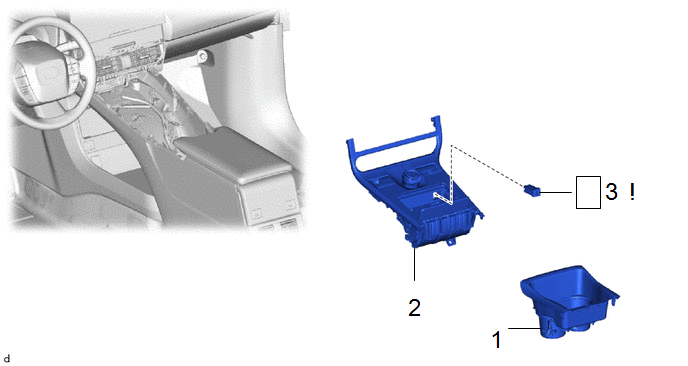

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE |
58803C | - |
- | - |
|
2 | SOUS-ENSEMBLE DE PANNEAUDE CONSOLE SUPERIEUR |
58804A | - |
- | - |
|
3 | ENSEMBLE D'ADAPTATEUR DE PRISE STEREO |
86190E |
|
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE
Cliquer ici
.gif)
2. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE
Cliquer ici
3. DEPOSER L'ENSEMBLE D'ADAPTATEUR DE PRISE STEREO

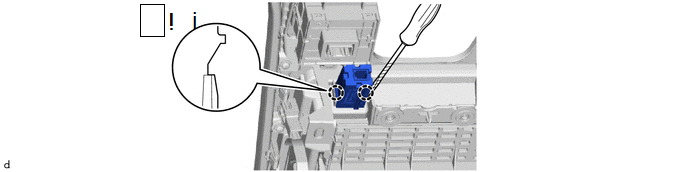

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer l'ensemble d'adaptateur de prise stéréo.
PoseArrêt de la charge DC et de l'alimentation électrique (avant le traitement de démarrage et avant la transition du mode de charge)
SCHEMA DE CABLAGE
Se reporter au schéma de câblage pour l'arrêt de charge DC et de l'alimentation électrique (avant le début du traitement et après la transition au mode de charge) (X1851).
Cliquer ici
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
...
Pose
POSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante concerne le côté gauche.
MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (REPOSE)
Procédure N° de rà ...
Oscillateur De Cle Electronique (pour L'extérieur Du Compartiment à Bagages)
DeposeDEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (DEPOSE)
Procédure N° de référence
1 ENSEMBLE DE PARE-CHOCS ARRIERE
- -
- -
2 ANTENNE DE CLE ELECTRONIQUE N° 2
89997A
- ...
