POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

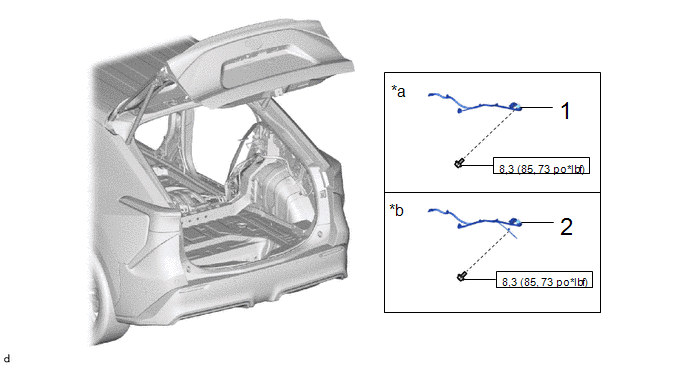

1 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4 |
86101Q | - |
- | - |
|
2 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4 |
86101Q | - |
- | - |
|
*a | sauf rétroviseur intérieur numérique |
*b | Pour rétroviseur intérieur numérique |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

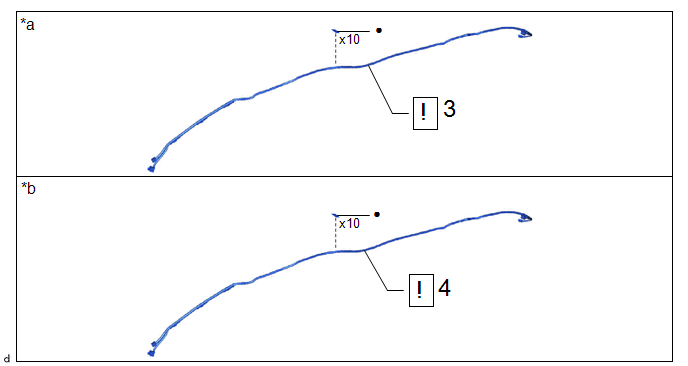

3 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3 |
86101D |
|
- | - |
|
4 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3 |
86101D |
|
- | - |
|
*a | Sauf vitre de toit |
*b | Pour toit panoramique |
|
● | Pièce non réutilisable |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

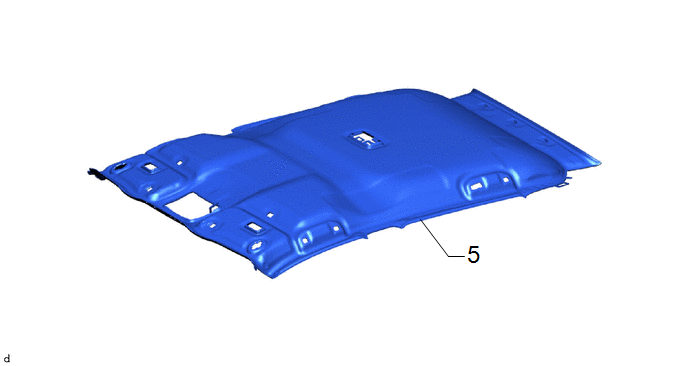

5 | ENSEMBLE DE CIEL DE TOIT |
- | - |
- | - |
PROCÉDURE
1. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4 (sauf rétroviseur intérieur numérique)
Torque:
8,3 N·m {85 kgf·cm, 73 in·lbf}
2. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4 (pour rétroviseur intérieur numérique)
Torque:
8,3 N·m {85 kgf·cm, 73 in·lbf}
3. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3 (sauf vitre de toit)
|

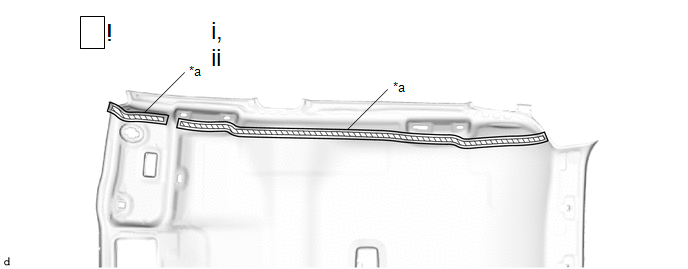

*a | Repère |
- | - |
.png) |
Ruban adhésif en butyle |
- | - |
(1) Eliminer toute trace de ruban adhésif en butyle de l'ensemble de ciel de toit.
(2) Appliquer un nouveau ruban adhésif en butyle le long des repères tout en s'assurant que le ruban adhésif en butyle ne dépasse pas des repères.
REMARQUE:
Appliquer le ruban adhésif en butyle avec une pression égale, en veillant à ce qu'il ne dépasse pas des repères de l'ensemble de ciel de toit.
|

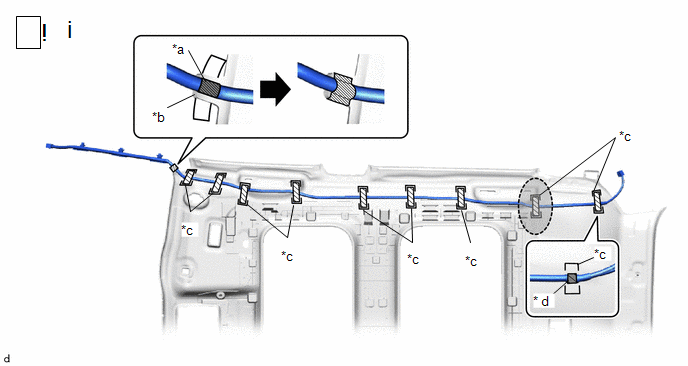

*a | Ruban de marquage (A) |
*b | Saillie |
|
*c | Repère |
* d | Ruban de marquage (B) |
|
|
Ruban adhésif |
 |
Zone de réglage |
(1) Reposer le sous-ensemble de câble d'antenne n° 3 en suivant la procédure ci-dessous.
1. Aligner le ruban de repère (A) sur le sous-ensemble de câble d'antenne n° 3 avec la saillie de la partie avant de l'ensemble de ciel de toit et enrouler le ruban adhésif autour du sous-ensemble de câble d'antenne n° 3 et de la saillie de l'ensemble de ciel de toit.
2. Reposer le sous-ensemble de câble d'antenne n° 3 le long du ruban adhésif en butyle de la partie avant de l'ensemble de ciel de toit sur la zone de réglage.
3. Aligner le ruban de marquage (B) sur le sous-ensemble de câble d'antenne n° 3 avec le repère de la partie arrière de l'ensemble de ciel de toit.
4. Reposer le sous-ensemble de câble d'antenne n° 3 le long du ruban adhésif en butyle de la partie arrière de l'ensemble de ciel de toit sur la zone de réglage.
5. Appliquer 8 rubans adhésifs neufs en suivant les repères et fixer le sous-ensemble de câble d'antenne n° 3.
REMARQUE:
Fixer la longueur supplémentaire du sous-ensemble de câble d'antenne n° 3 dans la zone de réglage.
4. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3 (pour vitre de toit)
|

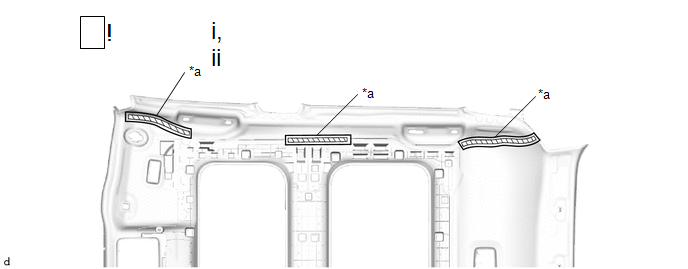

*a | Repère |
- | - |
|
|
Ruban adhésif en butyle |
- | - |
(1) Eliminer toute trace de ruban adhésif en butyle de l'ensemble de ciel de toit.
(2) Appliquer un nouveau ruban adhésif en butyle le long des repères tout en s'assurant que le ruban adhésif en butyle ne dépasse pas des repères.
REMARQUE:
Appliquer le ruban adhésif en butyle avec une pression égale, en veillant à ce qu'il ne dépasse pas des repères de l'ensemble de ciel de toit.
|

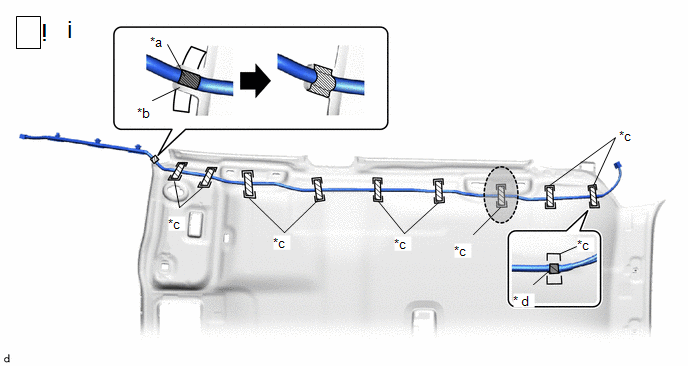

*a | Ruban de marquage (A) |
*b | Saillie |
|
*c | Repère |
* d | Ruban de marquage (B) |
|
|
Ruban adhésif |
|
Zone de réglage |
(1) Reposer le sous-ensemble de câble d'antenne n° 3 en suivant la procédure ci-dessous.
1. Aligner le ruban de repère (A) sur le sous-ensemble de câble d'antenne n° 3 avec la saillie de la partie avant de l'ensemble de ciel de toit et enrouler le ruban adhésif autour du sous-ensemble de câble d'antenne n° 3 et de la saillie de l'ensemble de ciel de toit.
2. Reposer le sous-ensemble de câble d'antenne n° 3 le long du ruban adhésif en butyle de la partie avant de l'ensemble de ciel de toit sur la zone de réglage.
3. Aligner le ruban de marquage (B) sur le sous-ensemble de câble d'antenne n° 3 avec le repère de la partie arrière de l'ensemble de ciel de toit.
4. Reposer le sous-ensemble de câble d'antenne n° 3 le long du ruban adhésif en butyle de la partie arrière de l'ensemble de ciel de toit sur la zone de réglage.
5. Appliquer 8 rubans adhésifs neufs en suivant les repères et fixer le sous-ensemble de câble d'antenne n° 3.
REMARQUE:
Fixer la longueur supplémentaire du sous-ensemble de câble d'antenne n° 3 dans la zone de réglage.
5. REPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici
