DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|

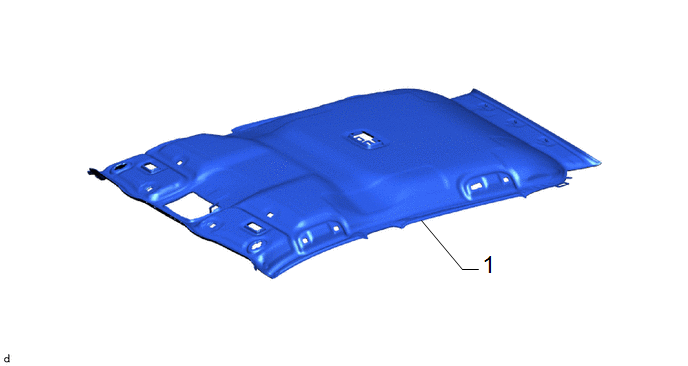

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CIEL DE TOIT |
- | - |
- | - |
|

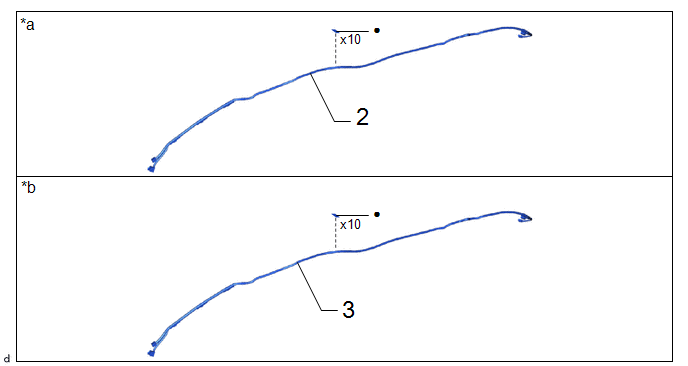

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
2 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3 |
86101D | - |
- | - |
|
3 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3 |
86101D | - |
- | - |
|
*a | Sauf vitre de toit |
*b | Pour toit panoramique |
|
● | Pièce non réutilisable |
- | - |
|

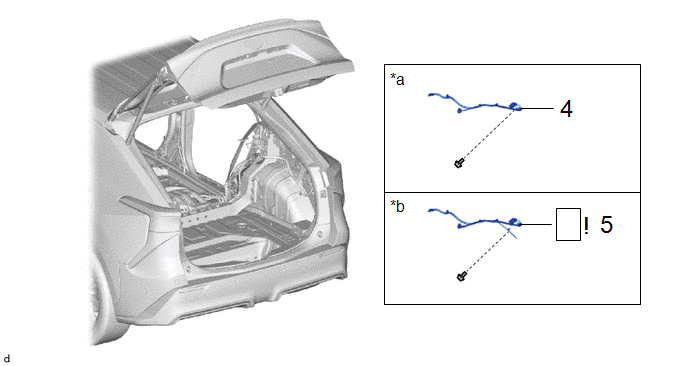

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
4 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4 |
86101Q | - |
- | - |
|
5 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4 |
86101Q |
|
- | - |
|
*a | sauf rétroviseur intérieur numérique |
*b | Pour rétroviseur intérieur numérique |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici

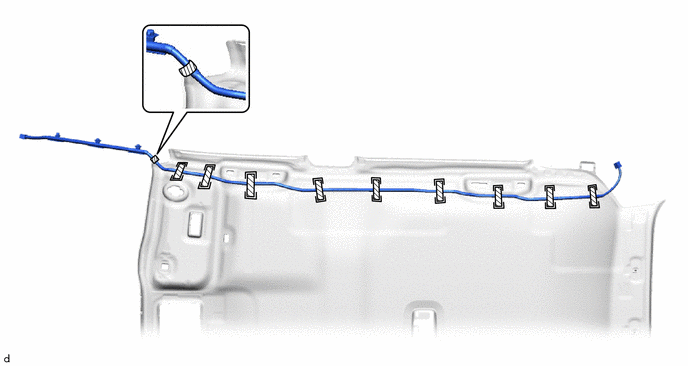

2. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3 (sauf vitre de toit)
|
Ruban adhésif | - |
- |

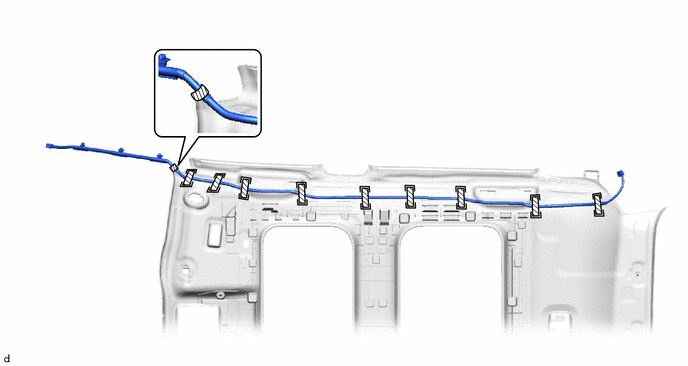

3. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3 (pour vitre de toit)
|
Ruban adhésif | - |
- |

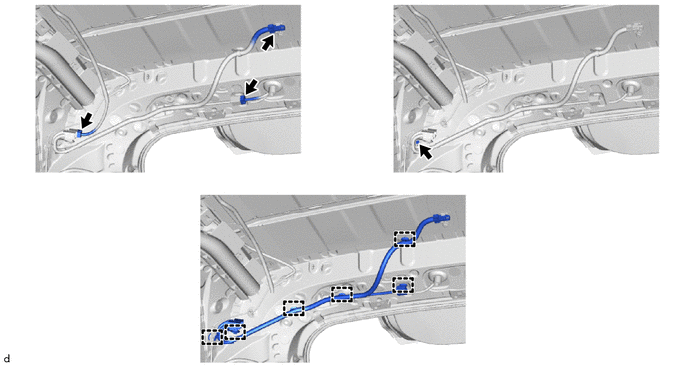

4. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4 (sauf rétroviseur intérieur numérique)

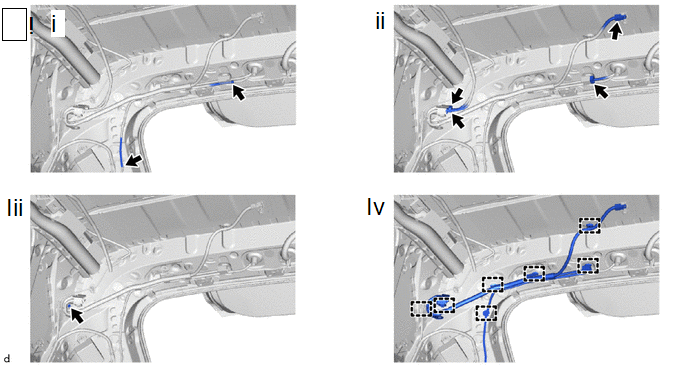

5. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4 (pour rétroviseur intérieur numérique)
(1) Débrancher les 2 durites de lave-glace.
REMARQUE:
Récupérer le liquide de lave-glace dans un récipient.
(2) Débrancher les 3 connecteurs.
(3) Déposer le boulon.
(4) Libérer les attaches afin de retirer le sous-ensemble de câble d'antenne n° 4.
