Toyota bZ4X - Manuel de réparation (2021-2024): Remontage

REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• En cas d'utilisation d'un étau, placer des plaques d'aluminium entre la pièce et l'étau.
• En cas d'utilisation d'un étau, ne pas le serrer exagérément.

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

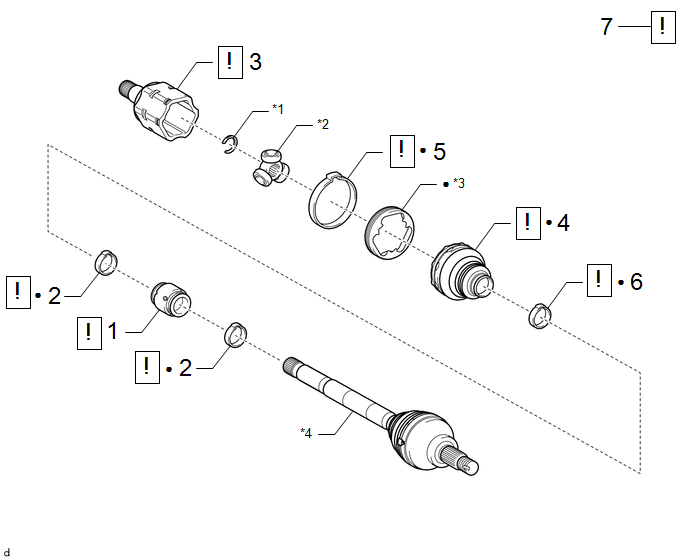

PIECES CONSTITUTIVES (REMONTAGE)

Procédure		N° de référence
1	AMORTISSEUR D'ARBRE DE ROUE AVANT	43474E		-	-
2	ATTACHE D'AMORTISSEUR D'ARBRE DE ROUE AVANT	43474G		-	-
3	ENSEMBLE DE JOINT INTERIEUR D'ARBRE DE ROUE AVANT	43040		-	-
4	SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT	-		-	-
5	ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT N° 2	43448G		-	-
6	ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT	43448F		-	-
7	VERIFIER L'ENSEMBLE D'ARBRE DE ROUE AVANT	-		-	-

*1	ANNEAU ELASTIQUE D'ARBRE	*2	JOINT TRIPODE
*3	OEILLET DE JOINT INTERIEUR D'ESSIEU AVANT	*4	ENSEMBLE DE JOINT EXTERIEUR D'ARBRE DE ROUE AVANT
●	Pièce non réutilisable	-	-

PROCÉDURE

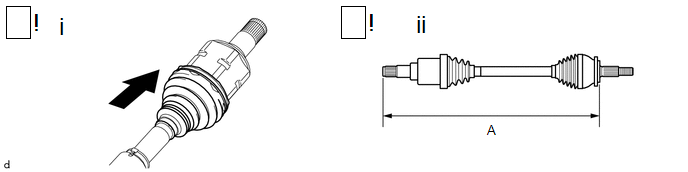

1. REPOSER L'AMORTISSEUR D'ARBRE DE ROUE AVANT

(1) Poser provisoirement l'amortisseur d'arbre de roue avant et les 2 attaches d'amortisseur d'arbre de roue avant neuves sur l'ensemble de joint extérieur d'arbre de roue avant, comme indiqué sur le schéma.

Dimension (A):

228,9 à 232,9 mm (9,01 à 9,17 po)

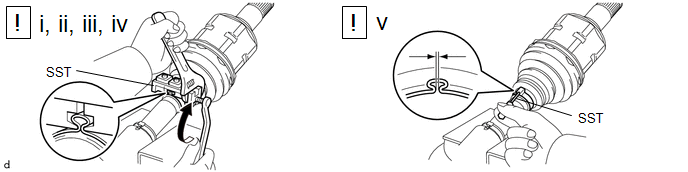

2. REPOSER L'ATTACHE D'AMORTISSEUR D'ARBRE DE ROUE AVANT

CONSEIL:

Procéder de la même manière pour chaque attache d'amortisseur d'arbre de roue avant.

(1) Placer le SST sur l'attache d'amortisseur d'arbre de roue avant, l'appuyer contre l'amortisseur et serrer légèrement.

SST: 09521-24010

(2) Serrer le SST de sorte que l'attache d'amortisseur d'arbre de roue avant soit pincée.

Jeu:

0,5 à 1,5 mm (0,0197 à 0,0591 po)

REMARQUE:

Ne pas serrer excessivement le SST.

(3) Déposer le SST.

(4) A l'aide du SST, régler le jeu de l'attache d'amortisseur d'arbre de roue avant.

SST: 09240-00021

Jeu:

0,5 à 1,5 mm (0,0197 à 0,0591 po)

REMARQUE:

Si le jeu n'est pas conforme à la valeur spécifiée, resserrer le SST.

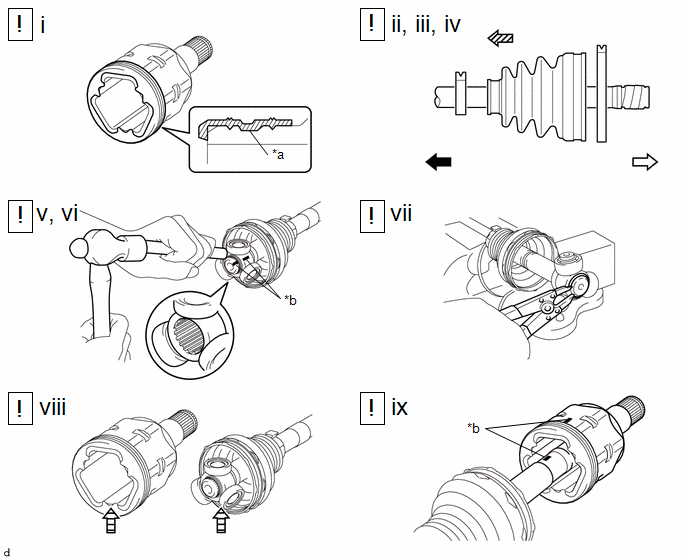

3. REPOSER L'ENSEMBLE DE JOINT INTERIEUR D'ARBRE DE ROUE AVANT

*a	Rainure	*b	Repère d'assemblage
	Côté joint extérieur		Côté joint intérieur
	Sens d'introduction des pièces		Graisse

(1) Reposer un oeillet de joint intérieur d'essieu avant neuf sur la rainure du joint intérieur.

REMARQUE:

Aligner soigneusement la saillie de l'oeillet de joint intérieur d'essieu avant sur la rainure du joint intérieur.

(2) Entourer les cannelures de l'ensemble de joint extérieur d'arbre de roue avant de ruban adhésif de protection pour éviter d'endommager le soufflet.

(3) Reposer les nouvelles pièces sur l'ensemble de joint extérieur avec arbre de roue avant dans l'ordre suivant:

1. Attache de soufflet de joint intérieur d'essieu avant

2. Soufflet de joint intérieur d'essieu avant

3. Attache de soufflet de joint intérieur d'essieu avant n° 2

(4) Déposer le ruban adhésif de protection.

(5) Aligner les repères et reposer le joint tripode sur l'ensemble de joint extérieur d'arbre de roue avant.

REMARQUE:

Orienter la partie cannelée du joint tripode vers l'extérieur et la reposer sur l'extrémité de joint extérieur.

(6) A l'aide d'une barre en laiton et d'un marteau, reposer le joint tripode sur l'ensemble de joint extérieur d'arbre de roue avant.

REMARQUE:

• Ne pas frapper sur les rouleaux.
• Veiller à ce que le joint tripode soit exempt de corps étrangers.

(7) A l'aide d'une pince pour anneau élastique, poser un anneau élastique neuf sur l'ensemble de joint extérieur d'arbre de roue avant.

(8) Enduire de graisse l'ensemble de joint intérieur de transmission avant et le soufflet de joint intérieur d'essieu avant.

Quantité standard de graisse:

184 à 194 g (6,49 à 6,84 oz.)

(9) Aligner les repères d'alignement et reposer l'ensemble de joint intérieur de roue avant sur l'ensemble de joint extérieur d'arbre de roue avant.

4. REPOSER LE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT

(1) Reposer le soufflet de joint intérieur d'essieu avant sur l'ensemble de joint intérieur de roue avant.

REMARQUE:

• Maintenir l'intérieur du soufflet de joint intérieur de l'essieu avant exempt de corps étrangers.
• Maintenir les rainures exemptes de graisse.

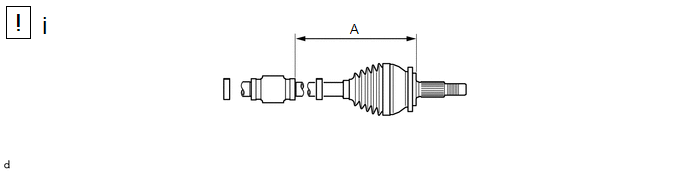

(2) Vérifier si la dimension (A) de l'arbre de roue est conforme aux spécifications.

Dimension (A):

647,8 mm (2,12 pi)

REMARQUE:

Maintenir l'ensemble d'arbre de roue à niveau pendant la vérification.

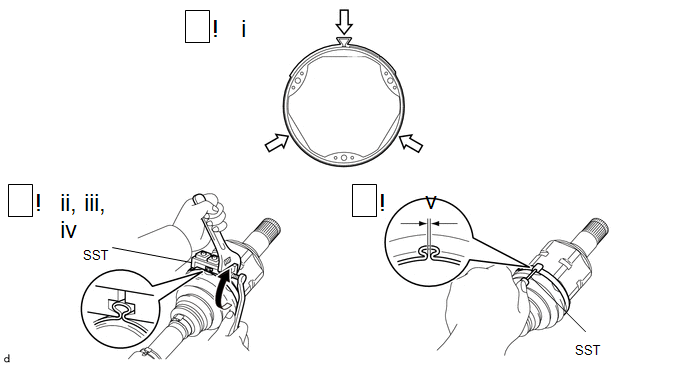

5. REPOSER L'ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT N° 2

Partie de ressort

-

-

(1) Reposer l'attache de soufflet de joint intérieur d'essieu avant n° 2 sur le soufflet de joint intérieur d'essieu avant.

REMARQUE:

S'assurer que la saillie (point de matage) de l'attache de soufflet de joint intérieur d'essieu avant n° 2 se trouve à l'un des endroits indiqués sur le schéma.

(2) Placer le SST sur l'attache de soufflet de joint intérieur d'essieu avant n° 2, l'appuyer contre le soufflet et serrer légèrement le SST.

SST: 09521-24010

(3) Serrer le SST de sorte que l'attache de soufflet de joint intérieur d'essieu avant n° 2 soit pincée.

Jeu:

0,5 à 1,5 mm (0,0197 à 0,0591 po)

REMARQUE:

Ne pas serrer excessivement le SST.

(4) Déposer le SST.

(5) A l'aide du SST, mesurer le jeu de l'attache de soufflet de joint intérieur d'essieu avant n° 2,

SST: 09240-00021

Jeu:

0,5 à 1,5 mm (0,0197 à 0,0591 po)

REMARQUE:

Si le jeu n'est pas conforme à la valeur spécifiée, resserrer le SST.

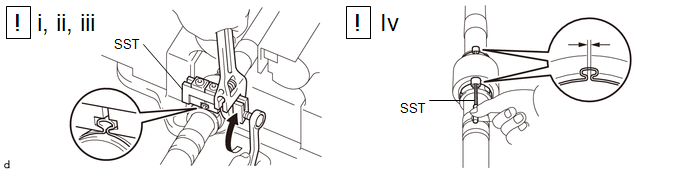

6. REPOSER L'ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT

(1) Reposer l'attache de soufflet de joint intérieur d'essieu avant sur le soufflet de joint intérieur d'essieu avant.

(2) Placer le SST sur l'attache de soufflet de joint intérieur d'essieu avant, l'appuyer contre le soufflet et serrer légèrement le SST.

SST: 09521-24010

(3) Serrer le SST de sorte que l'attache de soufflet de joint intérieur d'essieu avant soit pincée.

Jeu:

0,5 à 1,5 mm (0,0197 à 0,0591 po)

REMARQUE:

Ne pas serrer excessivement le SST.

(4) Déposer le SST.

(5) A l'aide du SST, mesurer le jeu de l'attache du soufflet de joint intérieur d'essieu avant.

SST: 09240-00021

Jeu:

0,5 à 1,5 mm (0,0197 à 0,0591 po)

REMARQUE:

Si le jeu n'est pas conforme à la valeur spécifiée, resserrer le SST.

7. VERIFIER L'ENSEMBLE D'ARBRE DE ROUE AVANT
