VERIFICATION
PROCÉDURE

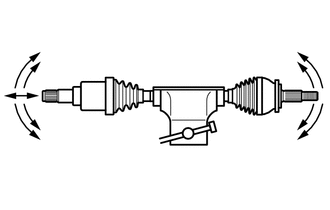

1. VERIFIER L'ENSEMBLE D'ARBRE DE ROUE AVANT
| (a) S'assurer que le joint extérieur ne présente pas de jeu excessif dans le sens radial. |
|
(b) S'assurer que le joint intérieur coulisse librement dans le sens de la poussée.
(c) S'assurer que le joint intérieur ne présente pas de jeu excessif dans le sens radial.
(d) S'assurer que les soufflets ne sont pas endommagés.

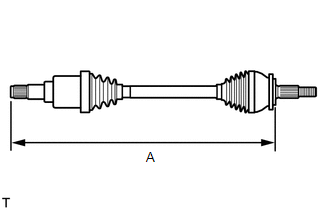

| (e) Vérifier si la dimension (A) d'arbre de roue est conforme aux spécifications. REMARQUE: Maintenir l'ensemble d'arbre de roue à niveau pendant la vérification. Dimension (A): 647,8 mm (2,12 pi) |
|
Demontage
RemontageDepose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (DEPOSE)
Procédure N° de référence
1 SABOT DE PROTECTION DE MOTEUR N° 1
51441E -
- -
2 SABOT DE PROTECTION DE MOTEUR N° 2
51442D -
- -
...
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION: Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant de commencer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici
C ...
RCTA (Alerte de trafic transversal
arrière) | RCD (Détection par la caméra
arrière)
La fonction RCTA utilise les capteurs
radar latéraux du système
BSM installés derrière le parechocs
arrière. Cette fonction est
destinée à aider le conducteur à
surveiller les zones à visibilité
réduite lorsqu'il recule.
AVERTISSEMENT
■ Mises en garde concernant l'utilisation
d ...
