BORNES D'ECU

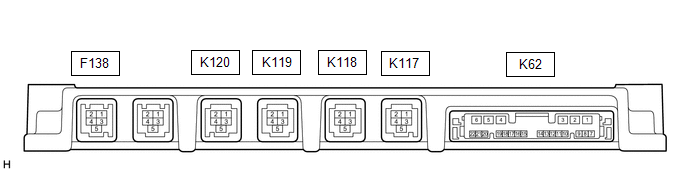

ECU D'AIDE AU STATIONNEMENT

N° de borne (symbole)	Description de la borne	Condition	Condition spécifiée
K62-1 (+B) - Masse de carrosserie	Signal de source d'alimentation électrique	Contacteur d'allumage en position OFF	11 à 14 V
K62-2 (IG) - Masse de carrosserie	Signal de source d'alimentation électrique IG	Contacteur d'allumage en position ON	11 à 14 V
K62-2 (IG) - Masse de carrosserie	Signal de source d'alimentation électrique IG	Contacteur d'allumage en position OFF	En dessous de 1 V
K62-4 (GND1) - Masse de carrosserie	Masse	Toujours	En dessous de 1 Ω
K62-7 (REV) - Masse de carrosserie	Entrée de signal de marche arrière	READY ON, rapport R engagé	En dessous de 1 V
K62-7 (REV) - Masse de carrosserie	Entrée de signal de marche arrière	READY ON, rapport engagé autre que R	11 à 14 V
K62-8 (CAPH)	Ligne de communication CAN	-	-
K62-9 (CAPL)	Ligne de communication CAN	-	-
K62-10 (RSW+) - Masse de carrosserie	Borne légalement requise	Image panoramique affichée	0 à 2 V
K62-10 (RSW+) - Masse de carrosserie	Borne légalement requise	Image panoramique non affichée	5,5 à 7,05 V
K62-11 (BLSW) - Masse de carrosserie	Signal du contacteur de moniteur de vision panoramique	Contacteur d'allumage en position ON, contacteur de moniteur de vision panoramique (ensemble de comodo) en position OFF	5,5 à 6,5 V
K62-11 (BLSW) - Masse de carrosserie	Signal du contacteur de moniteur de vision panoramique	Contacteur d'allumage en position ON, contacteur de moniteur de vision panoramique (ensemble de comodo) en position ON	En dessous de 1 V
K62-12 (CANH)	Ligne de communication CAN	-	-
K62-13 (CANL)	Ligne de communication CAN	-	-
K62-15 (+B) - Masse de carrosserie	Source d'alimentation électrique du témoin d'aide au stationnement gauche	Contacteur d'allumage en position ON	2,3 à 3,4 V
K62-16 (GND) - Masse de carrosserie	Masse du témoin d'aide au stationnement gauche	Toujours	En dessous de 1 Ω
K62-17 (+B) - Masse de carrosserie	Source d'alimentation électrique du témoin d'aide au stationnement droit	Contacteur d'allumage en position ON	2,3 à 3,4 V
K62-18 (GND) - Masse de carrosserie	Masse du témoin d'aide au stationnement droit	Toujours	En dessous de 1 Ω
K62-21 (BTL) - K62-19 (GTL)	Signal de témoin d'aide au stationnement gauche	-	-
K62-22 (BTR) - K62-20 (GTR)	Signal de témoin d'aide au stationnement droit	-	-
K117-1 (BCB+) - K117-2 (BGND)	Source d'alimentation électrique de la caméra de télévision avant	Contacteur d'allumage en position ON	7,5 à 8,5 V
K117-2 (BGND) - Masse de carrosserie	Masse d'écran d'ensemble de caméra de télévision avant	Toujours	En dessous de 1 Ω
K117-3 (BCV+) - K117-4 (BCV-)	Entrée du signal d'affichage de l'ensemble de caméra de télévision avant	-	-
K117-4 (BCV-) - Masse de carrosserie	Masse d'écran d'ensemble de caméra de télévision avant	Toujours	En dessous de 1 Ω
K117-5 (SGND) - Masse de carrosserie	Masse de l'ensemble de caméra de télévision avant (blindage)	Toujours	En dessous de 1 Ω
K118-1 (RCB+) - K118-2 (RGND)	Source d'alimentation électrique de l'ensemble de caméra de télévision latérale droite	Contacteur d'allumage en position ON	7,5 à 8,5 V
K118-2 (RGND) - Masse de carrosserie	Masse d'écran d'ensemble de caméra de télévision latérale droite	Toujours	En dessous de 1 Ω
K118-3 (RCV+) - K118-4 (RCV-)	Entrée du signal d'affichage de l'ensemble de caméra de télévision latérale droite	-	-
K118-4 (RCV-) - Masse de carrosserie	Masse d'écran d'ensemble de caméra de télévision latérale droite	Toujours	En dessous de 1 Ω
K118-5 (SGND) - Masse de carrosserie	Masse de l'ensemble de caméra de télévision latérale droite (blindage)	Toujours	En dessous de 1 Ω
K119-1 (LCB+) - K119-2 (LGND)	Source d'alimentation électrique de l'ensemble de caméra de télévision latérale gauche	Contacteur d'allumage en position ON	7,5 à 8,5 V
K119-2 (LGND) - Masse de carrosserie	Masse de l'ensemble de caméra de télévision latérale gauche	Toujours	En dessous de 1 Ω
K119-3 (LCV+) - K119-4 (LCV-)	Entrée du signal d'affichage de l'ensemble de caméra de télévision latérale gauche	-	-
K119-4 (LCV-) - Masse de carrosserie	Masse d'écran d'ensemble de caméra de télévision latérale gauche	Toujours	En dessous de 1 Ω
K119-5 (SGND) - Masse de carrosserie	Masse de l'ensemble de caméra de télévision latérale gauche (blindage)	Toujours	En dessous de 1 Ω
K120-1 (CB+) - K120-2 (CGND)	Source d'alimentation électrique de l'ensemble de caméra de télévision arrière	Contacteur d'allumage en position ON	7,5 à 8,5 V
K120-2 (CGND) - Masse de carrosserie	Masse de l'ensemble de caméra de télévision arrière	Toujours	En dessous de 1 Ω
K120-3 (CV+) - K120-4 (CV-)	Entrée du signal d'affichage de l'ensemble de caméra de télévision arrière	-	-
K120-4 (CV-) - Masse de carrosserie	Masse de l'ensemble d'affichage de caméra de télévision arrière	Toujours	En dessous de 1 Ω
K120-5 (SGND) - Masse de carrosserie	Masse de l'ensemble de caméra de télévision arrière (blindage)	Toujours	En dessous de 1 Ω
F138-2 (GB+) - F138-1 (GGND)	Source d'alimentation électrique de l'ECU d'aide au stationnement	Contacteur d'allumage en position ON	7,5 à 9,0 V
F138-1 (GGND) - Masse de carrosserie	Masse de l'ensemble de récepteur de radio et d'affichage	Toujours	En dessous de 1 Ω
F138-3 (GVO+) - F138-4 (GVO-)	Signal d'affichage de l'ensemble de récepteur de radio et d'affichage	-	-
F138-4 (GVO-) - Masse de carrosserie	Masse de l'affichage de l'ensemble de récepteur de radio et d'affichage	Toujours	En dessous de 1 Ω
F138-5 (SGND) - Masse de carrosserie	Masse de l'ensemble de récepteur de radio et d'affichage (blindage)	Toujours	En dessous de 1 Ω
