SYSTEME DE DIAGNOSTIC
SYSTEME DE DIAGNOSTIC DU MONITEUR DE VUE PANORAMIQUE
(a) Pour le diagnostic du système de contrôle de vision panoramique, les signaux reçus par l'ECU d'aide au stationnement peuvent être vérifiés et le système de contrôle de vision panoramique peut être calibré, réglé et vérifié à l'aide de l'ensemble de récepteur de radio et de système d'affichage.
REMARQUE:
Selon les pièces qui sont remplacées ou les opérations qui sont effectuées pendant la vérification ou l'entretien du véhicule, le calibrage d'autres systèmes ainsi que du système de contrôle de vision panoramique peut être nécessaire.
Cliquer ici .gif)
CONSEIL:
Les éléments et les écrans affichés peuvent varier selon les caractéristiques du véhicule.

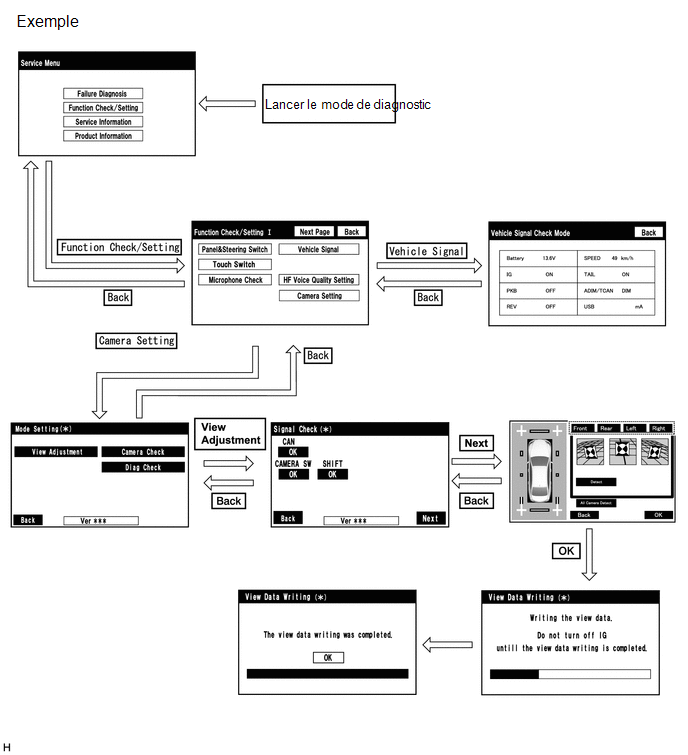

CHANGEMENT D'ECRAN DE DIAGNOSTIC (REGLAGE DE VUE)

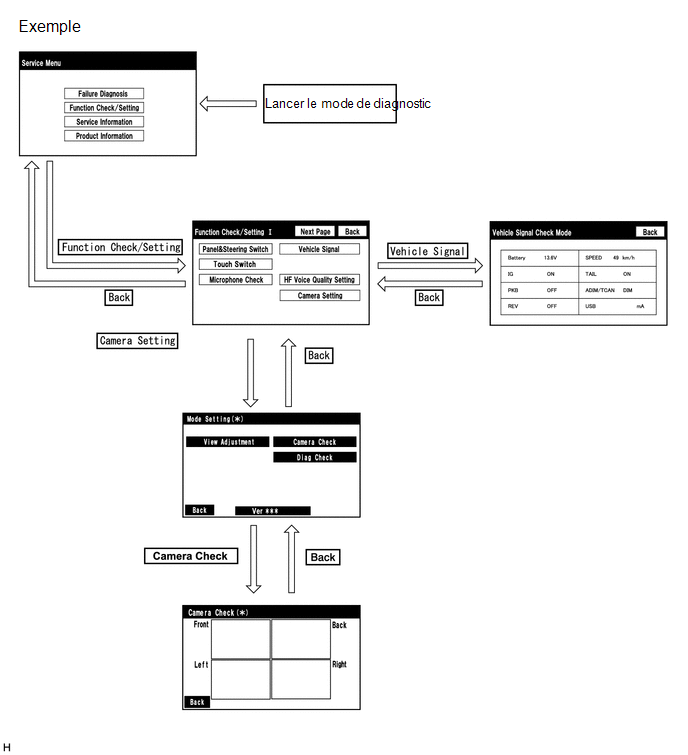

CHANGEMENT D'ECRAN DE DIAGNOSTIC (VERIFICATION DE CAMERA)

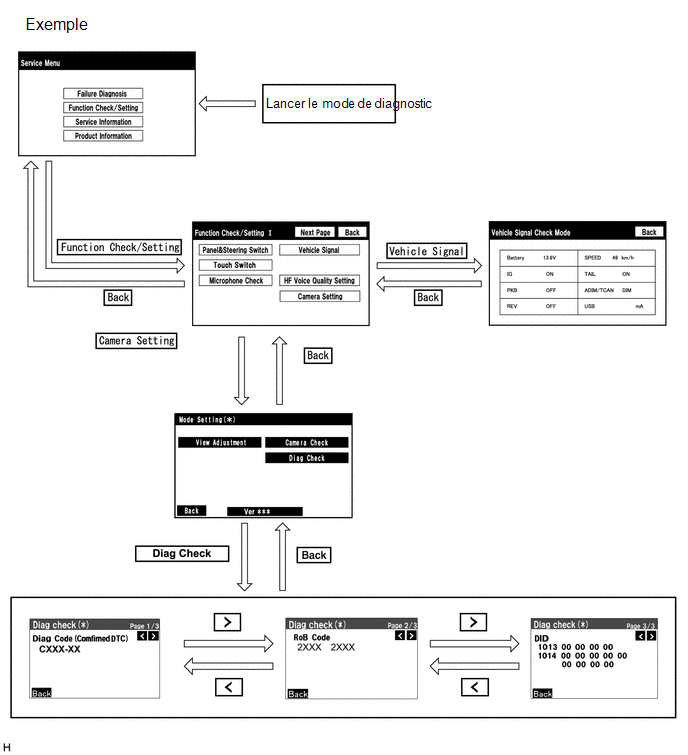

CHANGEMENT D'ECRAN DE DIAGNOSTIC (DIAG CHECK)
MODE DE DIAGNOSTIC
(a) Mode de diagnostic
Cliquer ici
(b) Diagnostic de dysfonctionnement
Cliquer ici
(c) Vérification du système (vérification à l'aide de l'écran de mode de vérification du système)
Cliquer ici
(d) Fin du mode de diagnostic.
Cliquer ici
DIAG CHECK
(a) Lancer le mode de diagnostic.
Cliquer ici
.png)

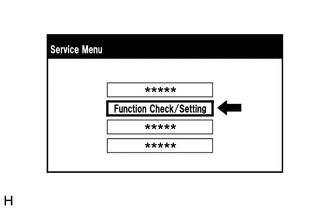

(1) Sélectionner "Function Check/Setting" sur l'écran "Service Menu".
.png)

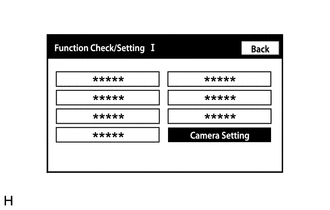

(2) Sélectionner "Camera Setting" sur l'écran "Function Check/Setting I".
REMARQUE:
Si l'écran de sélection "Camera Setting" ne s'affiche pas, mettre le contacteur d'allumage en position OFF et passer à l'écran de diagnostic après avoir mis à nouveau le contacteur d'allumage en position ON.

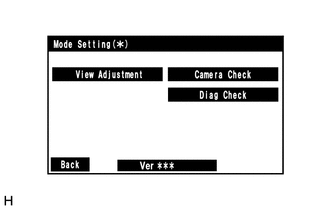

(3) Sélectionner "Diag Check" sur l'écran "Mode Setting (*)" pour afficher l'écran "Diag Check (*)".
CONSEIL:
Pour sélectionner élément grisé, sélectionner et maintenir l'élément en question sélectionné pendant 2 secondes minimum.
.png)
(b) Vérification de diagnostic

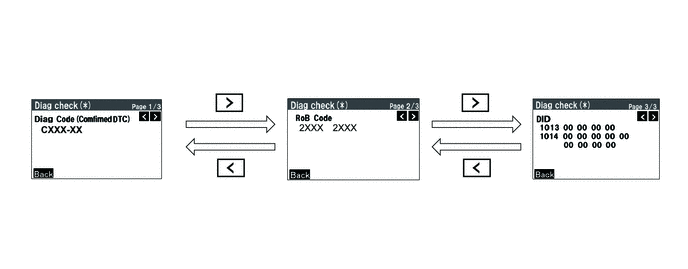

(1) Sur l'écran "Diag Check (*)", les DTC émis en cas de dysfonctionnement détecté par l'ECU d'aide au stationnement peuvent être vérifiés.
|
Nom de témoin | Objet de la mesure |
Remarque |
|---|---|---|
| Code Diag. |
DTC | DTC émis en cas de détection de dysfonctionnement par l'ECU d'aide au stationnement |
|
Code RoB | Code RoB |
RoB émis lorsque l'ECU d'aide au stationnement détecte un dysfonctionnement |
|
DID | Tableau DID | Valeurs basées sur les informations affichées dans la Data List |
(c) Fin du mode de diagnostic.
Cliquer ici
VERIFICATION DU SIGNAL (SIGNAL D'ENTREE D'ECU D'AIDE AU STATIONNEMENT)
(a) Lancer le mode de diagnostic.
Cliquer ici
(1) Sélectionner "Function Check/Setting" sur l'écran "Service Menu" pour afficher l'écran "Function Check/SettingI".
(2) Sélectionner "Camera Setting" sur l'écran "Function Check/Setting I".
REMARQUE:
Si l'écran de sélection "Camera Setting" ne s'affiche pas, mettre le contacteur d'allumage en position OFF et passer à l'écran de diagnostic après avoir mis à nouveau le contacteur d'allumage en position ON.
(3) Lorsque l'écran bascule vers l'écran "Mode Setting (*)", sélectionner "View Adjustment" pour afficher l'écran "Signal Check (*)".
CONSEIL:
Pour sélectionner élément grisé, sélectionner et maintenir l'élément en question sélectionné pendant 2 secondes minimum.
(b) Vérification du signal

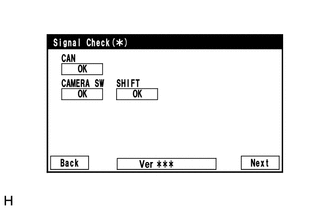

(1) Dans l'écran "Signal Check (*)", il est possible de vérifier l'état des signaux transmis à l'ECU d'aide au stationnement et de vérifier les réglages.
|
Elément | Détails de la vérification |
Remarque |
|---|---|---|
| PEUT |
Entrée du signal de vitesse |
Lorsque le message "CHK" (rouge) est affiché, sélectionner "Next" ne permet pas de passer à l'écran suivant. |
|
CONTACTEUR DE CAMERA | Contacteur principal de moniteur de vision panoramique (ensemble de comodo) | |
|
CHANGEMENT | Entrée de signal de levier de changement de vitesse en position R |
CONSEIL:
.png)
(c) Vérification de CAN:
CONSEIL:
Si "CHK" (rouge) est affiché pour "CAN", vérifier les DTC et effectuer le dépannage sur la base des DTC émis.
Cliquer ici
(d) Vérification de CAMERA SW
(1) S'assurer que "OK" (bleu) s'affiche pour "CAMERA SW" et sélectionner "OK".
CONSEIL:
Si "CHK" (rouge) reste affiché ou que le résultat de la vérification "CAMERA SW" est anormal, effectuer la recherche de pannes conformément au tableau des symptômes de problèmes ("CHK" s'affiche sur l'écran "Signal Check").
Cliquer ici
(e) Vérification de SHIFT
(1) S'assurer que "OK" (bleu) s'affiche pour "SHIFT" et sélectionner "OK".
CONSEIL:
Si "CHK" (rouge) s'affiche pour "SHIFT", vérifier les DTC et effectuer la recherche de pannes en se basant sur les DTC émis.
Cliquer ici
(f) Fin du mode de diagnostic.
Cliquer ici
CONSEIL:
VERIFICATION DE LA CAMERA
(a) Lancer le mode de diagnostic.
Cliquer ici
(1) Sélectionner "Function Check/Setting" sur l'écran "Service Menu" pour afficher l'écran "Function Check/SettingI".
(2) Sélectionner "Camera Setting" sur l'écran "Function Check/Setting I".
REMARQUE:
Si l'écran de sélection "Camera Setting" ne s'affiche pas, mettre le contacteur d'allumage en position OFF et passer à l'écran de diagnostic après avoir mis à nouveau le contacteur d'allumage en position ON.
(3) Lorsque l'écran bascule vers l'écran "Mode Setting (*)", sélectionner "Camera Check" pour afficher l'écran "Camera Check(*)".
CONSEIL:
Pour sélectionner élément grisé, sélectionner et maintenir l'élément en question sélectionné pendant 2 secondes minimum.
(b) Vérifier les images de caméra

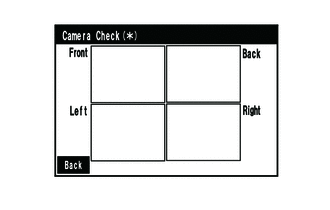

(1) Sur l'écran "Camera Check (*)", les images qui sont transmises à l'ECU d'aide au stationnement à partir des 4 caméras sont affichées à l'écran et les images de caméra peuvent être vérifiées.
|
Nom de témoin | Objet de la mesure |
Nom de témoin | Objet de la mesure |
|---|---|---|---|
|
Avant | Ensemble de caméra de télévision avant |
Arrière | Ensemble de caméra de télévision arrière |
|
Gauche | Ensemble de caméra de télévision latérale gauche |
Droite | Ensemble de caméra de télévision latérale droite |
(c) Fin du mode de diagnostic.
Cliquer ici
CALIBRAGE LORS DE L'ENTRETIEN DU VEHICULE
REMARQUE:
Selon les pièces qui sont remplacées ou les opérations qui sont effectuées pendant la vérification ou l'entretien du véhicule, le calibrage d'autres systèmes ainsi que du système de moniteur de vision panoramique peut être nécessaire.
Cliquer ici
