DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

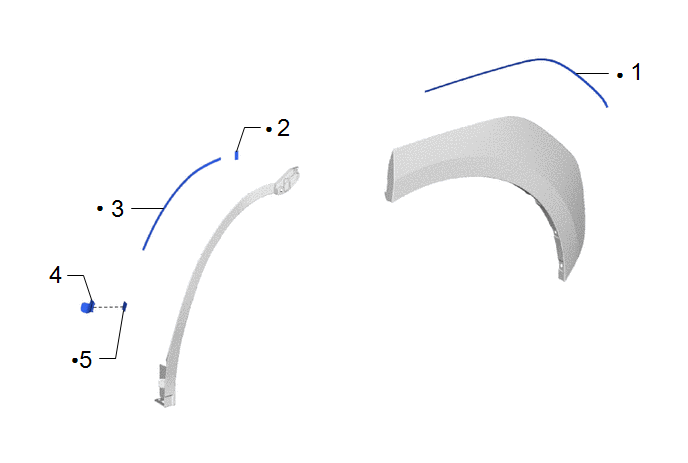

PIECES CONSTITUTIVES (DEMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

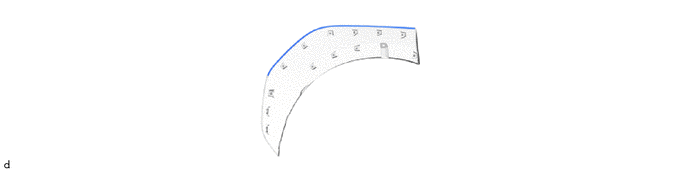

1 | CAOUTCHOUC DE PROTECTION EXTERIEURE DE CARROSSERIE N° 1 |
75696 | - |
- | - |
|

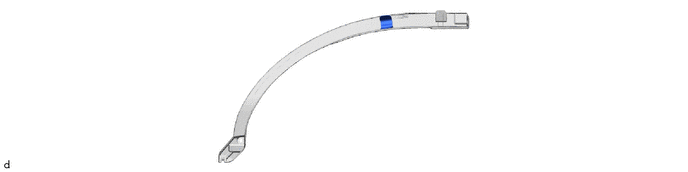

2 | RUBAN ADHESIF DE MOULAGE N° 1 |
75895A | - |
- | - |
|

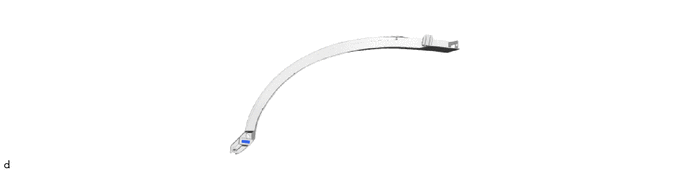

3 | RUBAN ADHÉSIF DE MOULURE N° 3 |
75897B | - |
- | - |
|

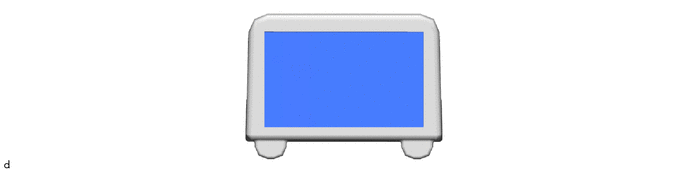

4 | DISPOSITIF DE RETENUE D'OUVERTURE DE CUSTODE |
75879 | - |
- | - |
|

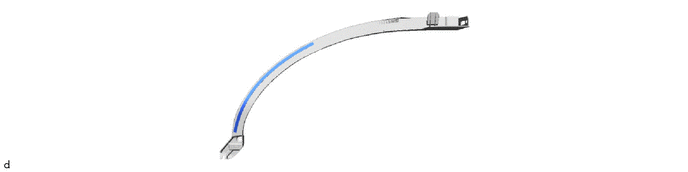

5 | RUBAN ADHÉSIF DE MOULURE N° 2 |
75896A | - |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER LA PLAQUETTE DE MOULURE EXTERIEURE DE CARROSSERIE N° 1
2. DEPOSER LE RUBAN ADHESIF DE MOULURE N° 1
3. DEPOSER LE RUBAN ADHESIF DE MOULURE N° 3
4. DEPOSER LE DISPOSITIF DE RETENUE D'OUVERTURE DE CUSTODE
5. DEPOSER LE RUBAN ADHESIF DE MOULURE N° 2
Depose
RemontageVerification
VERIFICATION PROCÉDURE 1. VERIFIER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT GAUCHE
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: Cliquer sur Location & Routing(S10) Cliquer sur Location & Routing( ...
