DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

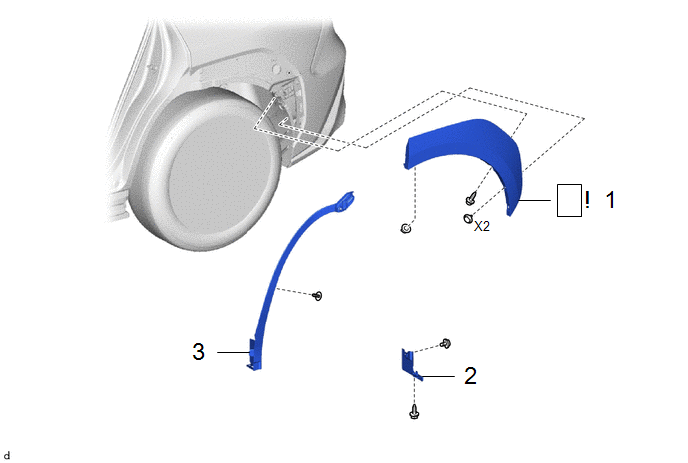

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE MOULURE EXTERIEURE DE CUSTODE |
75606B |
|
- | - |
|
2 | PLAQUE AVANT DE PASSAGE DE ROUE ARRIERE |
65632D | - |
- | - |
|
3 | MOULURE DE PASSAGE DE ROUE DE PANNEAU DE CUSTODE |
75874 | - |
- | - |
PROCÉDURE

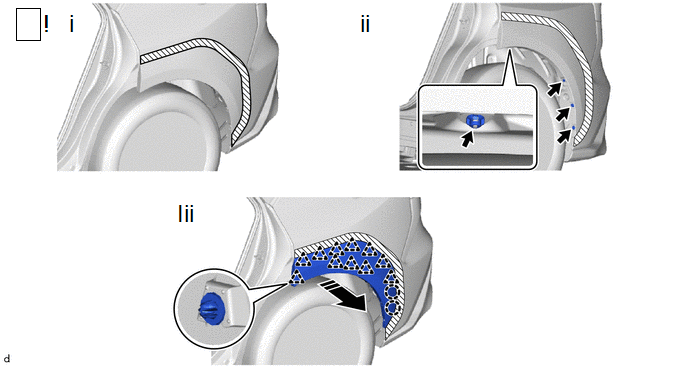

1. DEPOSER LE SOUS-ENSEMBLE DE MOULURE EXTERIEURE DE CUSTODE
.png) |
Déposer dans ce sens | - |
- |
(1) Appliquer du ruban adhésif de protection autour du sous-ensemble de moulure extérieure de custode, comme indiqué sur le schéma.
(2) Déposer la vis et les 3 agrafes.
(3) Libérer les agrafes et les griffes pour déposer le sous-ensemble de moulure extérieure de custode, comme indiqué sur le schéma.
2. DEPOSER LA PLAQUE AVANT DE PASSAGE DE ROUE ARRIERE
Cliquer ici
.gif)

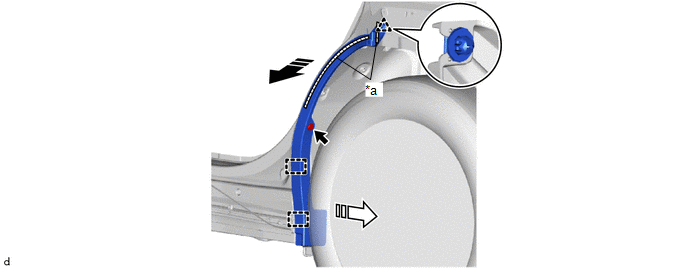

3. DEPOSER LA MOULURE DE PASSAGE DE ROUE DE PANNEAU DE CUSTODE
|
*a | Ruban adhésif double face |
- | - |
|
|
Déposer dans ce sens (1) |
.png) |
Déposer dans ce sens (2) |
