DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

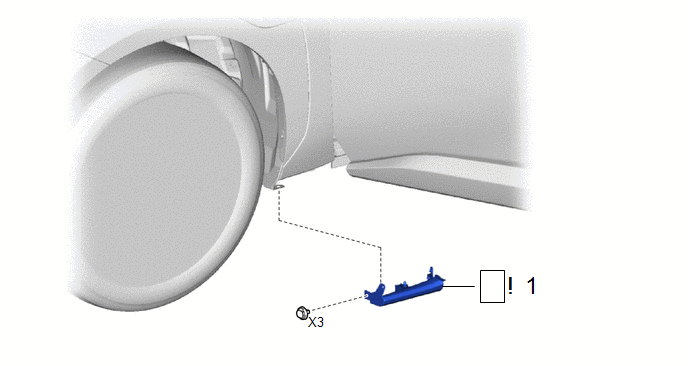

1 | SOUS-ENSEMBLE DE GARDE-BOUE DE PANNEAU D'AILE |
76902B |
|
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE GARDE-BOUE DE PANNEAU D'AILE
.png) |
Déposer dans ce sens | - |
- |

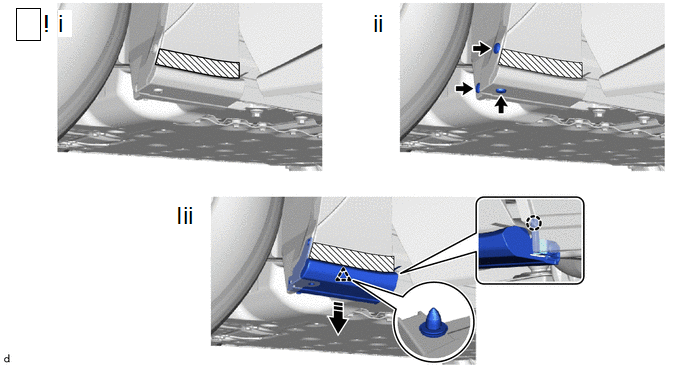

(1) Appliquer du ruban adhésif de protection autour du sous-ensemble de garde-boue de panneau d'aile, comme indiqué sur le schéma.
(2) Déposer les 3 agrafes.
(3) Libérer la griffe et l'agrafe pour déposer le sous-ensemble de garde-boue de panneau d'aile, comme indiqué sur le schéma.
