VERIFICATION SUR VEHICULE
PROCÉDURE
1. VERIFIER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
(a) Actionner les sous-ensembles de gicleur de lave-glace et vérifier l'endroit où le liquide de lave-glace entre en contact avec le pare-brise.
Standard:

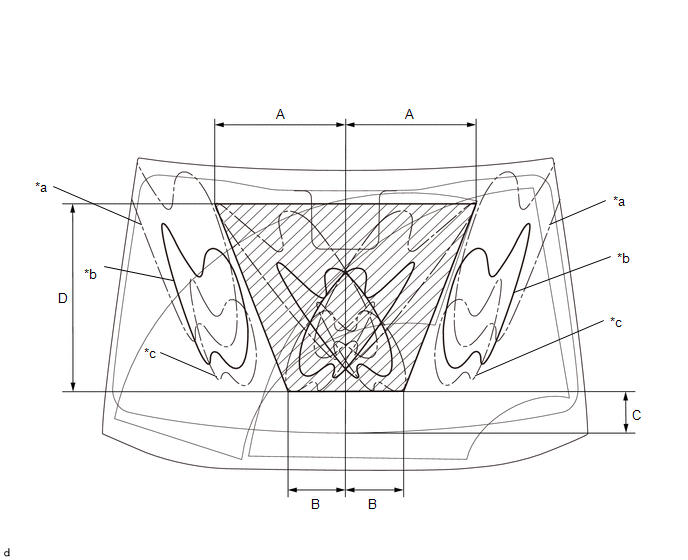

Le liquide de lave-glace touche le pare-brise dans les zones indiquées sur le schéma.
|
*a | Limite supérieure |
*b | Standard |
|
*c | Limite inférieure |
- | - |
.png) |
Mesure | - |
- |
Mesure standard:
|
Zone | Mesure |
Zone | Mesure |
|---|---|---|---|
|
A | 390,4 mm (15,4 po) |
B | 172.3 mm (6.78 in.) |
|
C | 127.4 mm (5.02 in.) |
D | 573,1 mm (22,6 po) |
(1) Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble de gicleur de lave-glace.
