DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées après le remplacement des pièces lors de la dépose/repose de l'ensemble de capteur radar à ondes millimétriques sont indiquées ci-dessous.
Procédure nécessaire après la dépose /repose/ le remplacement des pièces|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| Ensemble de capteur radar à ondes millimétriques |
Régler l'ensemble de capteur radar à ondes millimétriques |
| Cible triangulaire:
Cible de surface plane:
Réglage de conduite:
|
MESURE DE PRECAUTION / REMARQUE / CONSEIL

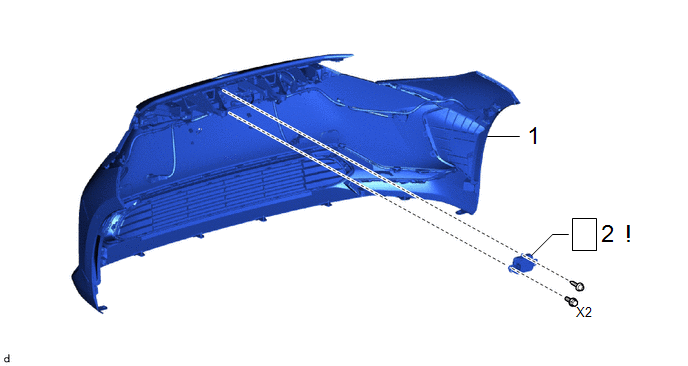

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE PARE-CHOCS AVANT |
- | - |
- | - |
|
2 | ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES |
88211B |
|
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici
.gif)

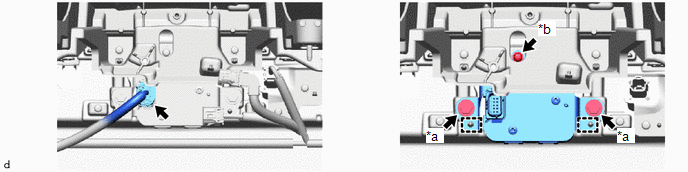

2. DEPOSER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES
|
|
REMARQUE: Ne pas réutiliser l'ensemble de capteur radar à ondes millimétriques s'il a subi une chute ou un choc violent. |
|
*a | Boulon |
*b | Vis |
