POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

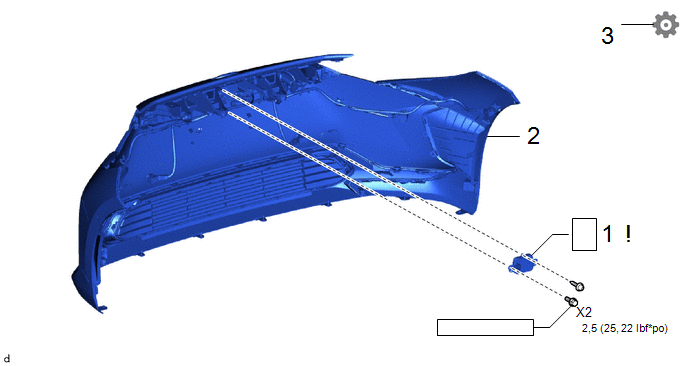

PIECES CONSTITUTIVES (REPOSE)
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | REPOSER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES |
88211B |
|
- | - |
2 | ENSEMBLE DE PARE-CHOCS AVANT |
- | - |
- | - |
3 | REGLER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES |
88211B | - |
- |
|
![]() |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES
![]() |
REMARQUE: Si l'ensemble de capteur radar à ondes millimétriques a subi un choc ou une chute, remplacer l'ensemble de capteur radar à ondes millimétriques par un élément neuf. |

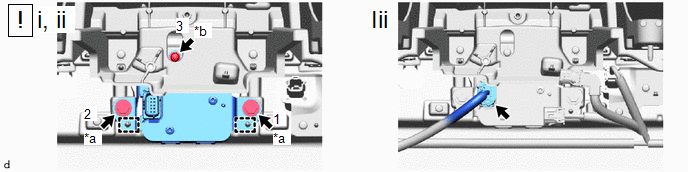

*a | Boulon |
*b | Vis |
(1) Engager les guides pour reposer provisoirement l'ensemble de capteur radar à ondes millimétriques.
(2) Reposer l'ensemble de capteur radar à ondes millimétriques à l'aide des 2 boulons et de la vis dans l'ordre indiqué sur le schéma.
Torque:
Boulon :
2,5 N·m {25 kgf·cm, 22 in·lbf}
REMARQUE:
Ne pas trop serrer la vis. Le sous-ensemble de calandre risque d'être endommagé.
(3) Brancher le connecteur.
2. REPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici
3. REGLER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES
(a) Lorsque l'ensemble de capteur radar à ondes millimétriques est remplacé par un élément neuf, il faut régler l'axe du faisceau du capteur radar.
CONSEIL:
L'apprentissage de l'ensemble de capteur radar à ondes millimétriques peut être effectué à l'aide de la cible triangulaire, de la cible de surface plane ou du réglage de la conduite.
Cliquer ici
Cliquer ici
Cliquer ici
