POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
.png)
CONSEIL:
Le siège à réglage électrique est disponible uniquement du côté conducteur.
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT |
87510L | - |
- | - |
|
2 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
71072S |
|
- | - |
|
*1 | REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
- | - |
|
● | Pièce non réutilisable |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

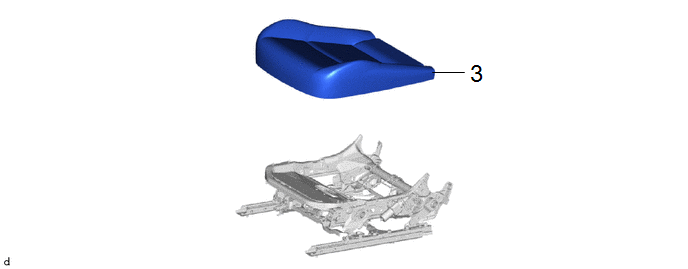

3 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
- | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

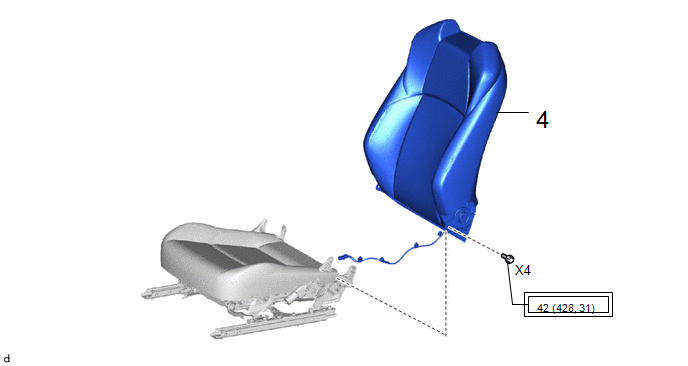

4 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
- | - |
- | - |
.png) |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi) |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

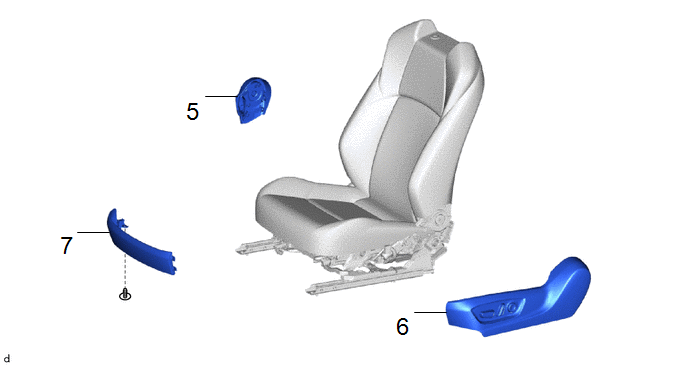

5 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT |
71862 | - |
- | - |
|
6 | PROTECTION D'ASSISE DE SIEGE AVANT |
71812D | - |
- | - |
|
7 | PROTECTION D'ASSISE DE SIEGE AVANT |
71868N | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

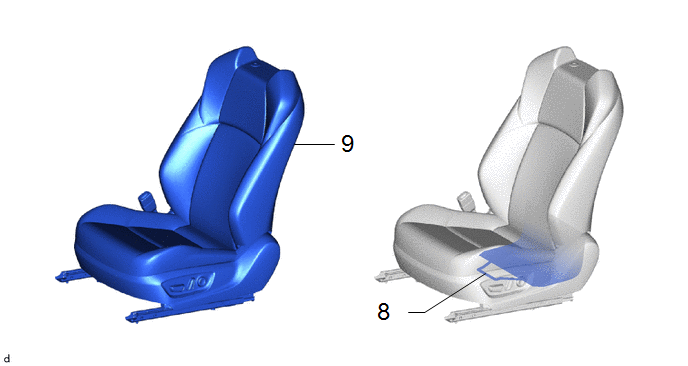

8 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
71074S | - |
- | - |
|
9 | ENSEMBLE DE SIEGE AVANT |
- | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT
2. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE
|
|
REMARQUE:
|
3. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
4. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
5. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT
6. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT
7. REPOSER LA PROTECTION D'ASSISE AVANT DE SIEGE AVANT
8. CONNECTER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
9. REPOSER L'ENSEMBLE DE SIEGE AVANT
