Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

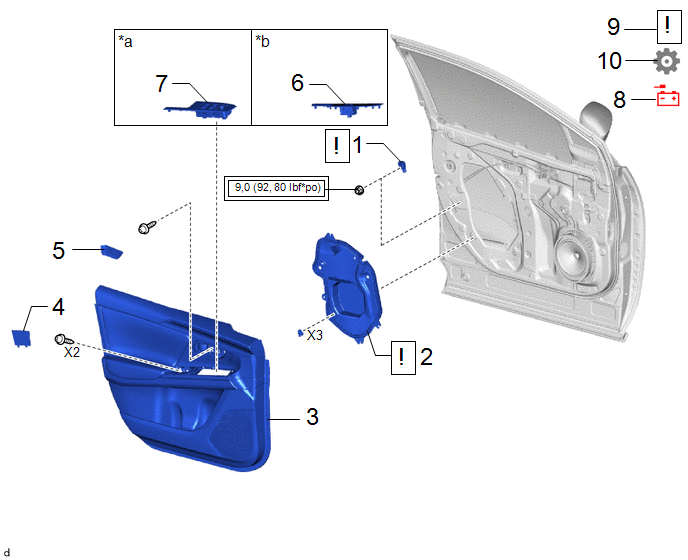

Procédure		N° de référence
1	CAPTEUR DE PRESSION D'AIRBAG LATERAL	8983AA		-	-
2	CACHE D'ORIFICE DE VISITE DE PORTE AVANT	67832		-	-
3	SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT	67602	-	-	-
4	CACHE D'ORIFICE DE VISITE N° 2 DE PORTE AVANT	67832A	-	-	-
5	GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT	69278B	-	-	-
6	ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT	-	-	-	-
7	ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT	-	-	-	-
8	BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE	-	-	-	-
9	VERIFIER LE TEMOIN SRS	-		-	-
10	INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE	-	-	-

*a	Pour côté conducteur	*b	Pour côté passager avant
	Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi)	-	-

PROCÉDURE

1. REPOSER LE CAPTEUR DE PRESSION D'AIRBAG LATERAL

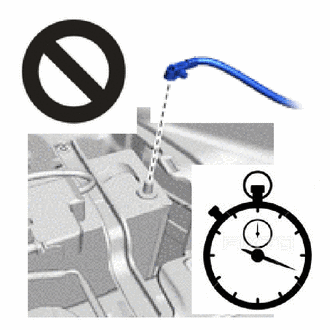

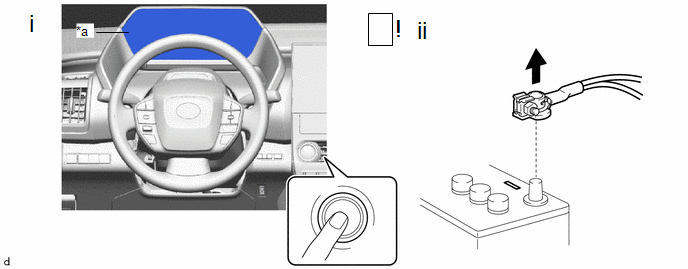

ATTENTION: Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS. Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

(1) S'assurer que le contacteur d'allumage est en position OFF.

(2) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.

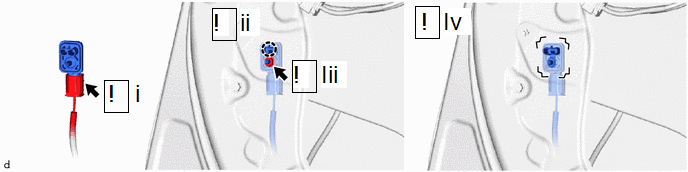

(1) Brancher le connecteur d'airbag.

REMARQUE:

Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.

Cliquer ici

(2) Engager la griffe pour maintenir le capteur de pression d'airbag latéral en place.

REMARQUE:

Si le capteur de pression d'airbag latéral a subi une chute, le remplacer par un élément neuf.

(3) Poser un écrou neuf.

Torque:

9,0 N·m {92 kgf·cm, 80 in·lbf}

REMARQUE:

• Lors de la repose du capteur de pression d'airbag latéral, veiller à ce que le câblage SRS ne gêne pas ou ne soit pas pincé entre d'autres pièces.
• Ne pas réutiliser l'écrou.

(4) Vérifier si les pièces de pose de l'ensemble de capteur de pression d'airbag latéral ne sont pas desserrées.

2. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT

3. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT

4. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT N° 2

5. POSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT

6. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (côté passager avant)

7. REPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (côté conducteur)

8. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

9. VERIFIER LE TEMOIN SRS

Cliquer ici

10. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

CONSEIL:

En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

Cliquer ici
