DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de moteur de siège avant à réglage électrique sont indiquées ci-dessous.

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

REMARQUE:

• Après avoir mis le contacteur d'allumage en position OFF, le système de navigation enregistre les différents types de réglage et de mémoire. Ainsi, après avoir mis le contacteur d'allumage en position OFF, veiller à attendre 3 minutes minimum avant de débrancher le câble de la borne négative (-) de la batterie.
• Lorsque le câble est débranché de la borne négative (-) de la batterie auxiliaire et que le réglage de verrouillage de sécurité a été activé, les opérations d'affichage multifonction seront désactivées au démarrage suivant, sauf si le mot de passe est entré. Veiller à vérifier le réglage de verrouillage de sécurité avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire.
• Si l'ensemble d'airbag de siège avant s'est déployé, remplacer l'ensemble d'airbag de siège avant, le sous-ensemble d'armature de dossier de siège avant, le rembourrage de dossier de siège avant de type séparé et la housse de dossier de siège avant de type séparé par les pièces nécessaires en fonction des dommages causés par la collision.

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Fermer complètement et manuellement la porte de coffre. CONSEIL: L'initialisation n'est pas nécessaire si les procédures ci-dessus sont effectuées alors que la porte de coffre est fermée.
  Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Procédure		N° de référence

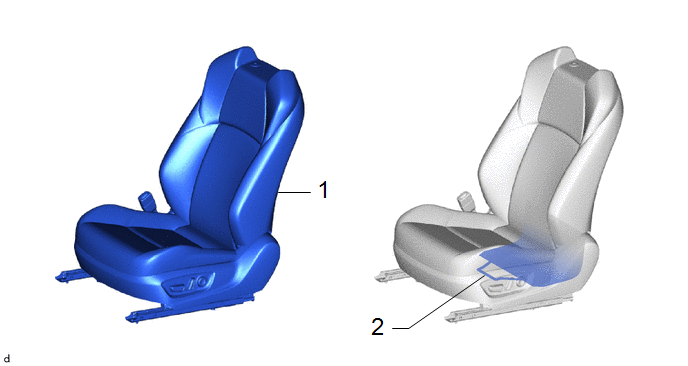

1	ENSEMBLE DE SIEGE AVANT	-	-	-	-
2	HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE	71074S	-	-	-

Procédure		N° de référence

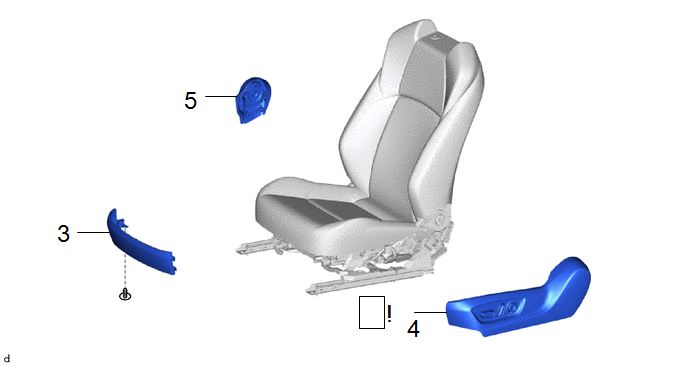

3	PROTECTION D'ASSISE DE SIEGE AVANT	71868N	-	-	-
4	PROTECTION D'ASSISE DE SIEGE AVANT	71812D		-	-
5	PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT	71862	-	-	-

Procédure		N° de référence

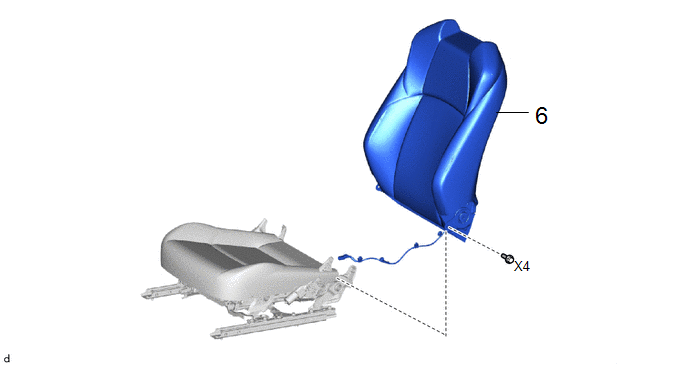

6	ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE	-	-	-	-

Procédure		N° de référence

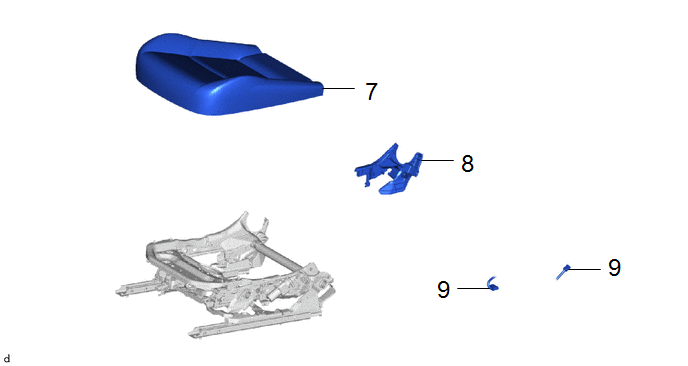

7	HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE	-	-	-	-
8	CACHE INTERIEUR DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE GAUCHE	71876G	-	-	-
9	DEBRANCHER LE CABLE DE SIEGE AVANT	82192	-	-	-

Procédure		N° de référence

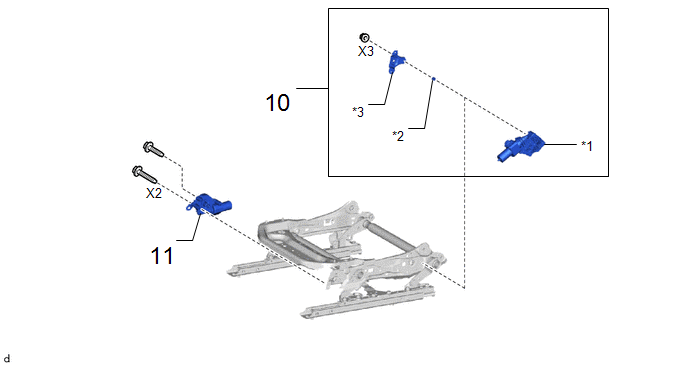

10	ENSEMBLE DE MOTEUR DE REGLAGE EN HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE	85822C	-	-	-
11	ENSEMBLE DE MOTEUR DE REGLAGE D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE	85822B	-	-	-

PROCÉDURE

1. DEPOSER L'ENSEMBLE DE SIEGE AVANT

Cliquer ici

2. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

Cliquer ici

3. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT

Cliquer ici

4. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT

Cliquer ici

5. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT

Cliquer ici

6. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

Cliquer ici

7. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

Cliquer ici

8. DEPOSER LE CACHE INTERIEUR DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE GAUCHE

Cliquer ici

9. DEBRANCHER LE CABLE DE SIEGE AVANT

CONSEIL:

Comme le schéma présente un exemple, les détails réels peuvent différer.

10. DEPOSER L'ENSEMBLE DE MOTEUR DE REGLAGE EN HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE GAUCHE

Déposer dans ce sens

-

-

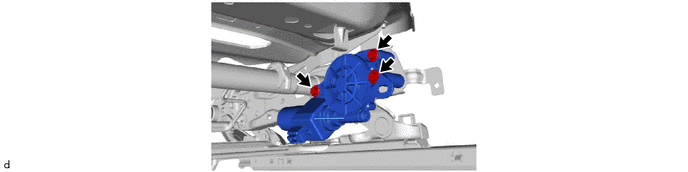

11. DEPOSER L'ENSEMBLE DE MOTEUR DE REGLAGE D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE GAUCHE
