VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE SIGNAL DE FEUX DE DETRESSE
(a) Vérifier la résistance.

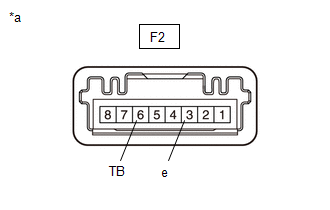

| (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(F2) Cliquer sur Location & Routing(F2) Cliquer sur Connector(F2) Cliquer sur Connector(F2)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur des feux de détresse.
(b) Vérifier l'éclairage.

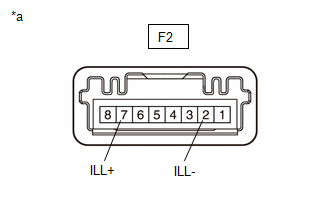

| (1) Appliquer la tension de batterie auxiliaire au connecteur et vérifier le statut d'éclairage. OK.: Cliquer sur Location & Routing(F2) Cliquer sur Location & Routing(F2) Cliquer sur Connector(F2) Cliquer sur Connector(F2)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur des feux de détresse.
