POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE RECHAUFFEUR DE LIQUIDE DE REFROIDISSEMENT DE BATTERIE |
G9340 | - |
- | - |
|
2 | DURITE DE DERIVATION D'EAU EV N° 3 |
G9373 | - |
- | - |
|
3 | DURITE DE DERIVATION D'EAU EV N° 2 |
G9372 | - |
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
4 | AJOUTER DU LIQUIDE DE REFROIDISSEMENT (pour inverseur) |
- | - |
|
- |
| 5 |
SOUS-ENSEMBLE DE RENFORT DE TRAVERSE DE SUSPENSION AVANT |
51403E | - |
- | - |
|
6 | SABOT DE PROTECTION DE MOTEUR N° 2 |
51442D | - |
- | - |
|
7 | SABOT DE PROTECTION DE MOTEUR N° 1 |
51441E | - |
- | - |
PROCÉDURE

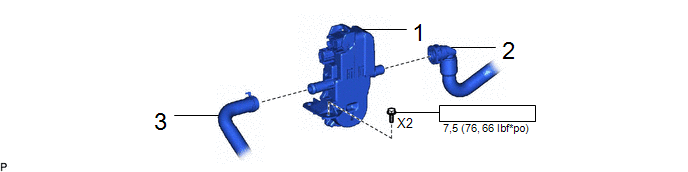

1. REPOSER L'ENSEMBLE DE RECHAUFFEUR DE LIQUIDE DE REFROIDISSEMENT DE LA BATTERIE
Torque:
7,5 N·m {76 kgf·cm, 66 in·lbf}
2. BRANCHER LA DURITE DE DERIVATION D'EAU EV N° 3
3. BRANCHER LA DURITE DE DERIVATION D'EAU EV N° 2
4. AJOUTER DU LIQUIDE DE REFROIDISSEMENT (pour inverseur)
Cliquer ici .gif)

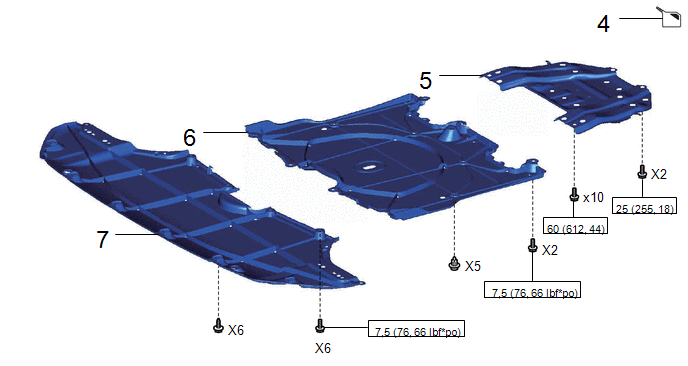

5. REPOSER LE SOUS-ENSEMBLE DE RENFORT DE TRAVERSE DE SUSPENSION AVANT
Cliquer ici
6. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 2
Cliquer ici
7. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
