DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

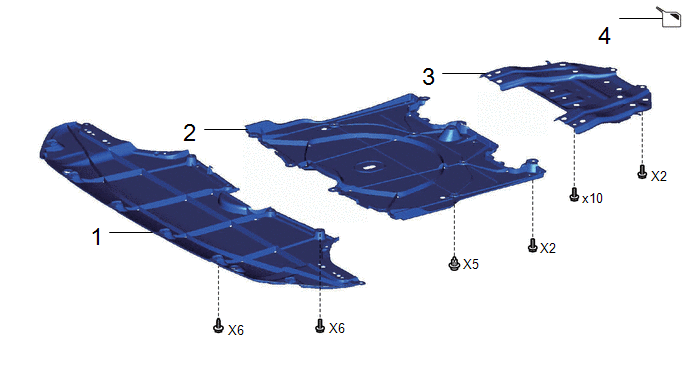

1 | SABOT DE PROTECTION DE MOTEUR N° 1 |
51441E | - |
- | - |
|
2 | SABOT DE PROTECTION DE MOTEUR N° 2 |
51442D | - |
- | - |
|
3 | SOUS-ENSEMBLE DE RENFORT DE TRAVERSE DE SUSPENSION AVANT |
51403E | - |
- | - |
|
4 | VIDANGER LE LIQUIDE DE REFROIDISSEMENT (pour inverseur) |
- | - |
|
- |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

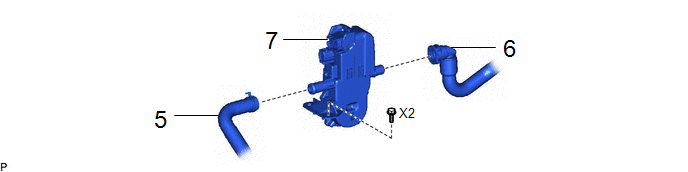

5 | DURITE DE DERIVATION D'EAU EV N° 2 |
G9372 | - |
- | - |
|
6 | DURITE DE DERIVATION D'EAU EV N° 3 |
G9373 | - |
- | - |
|
7 | ENSEMBLE DE RECHAUFFEUR DE LIQUIDE DE REFROIDISSEMENT DE BATTERIE |
G9340 | - |
- | - |
PROCÉDURE
1. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
.gif)
2. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 2
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE RENFORT DE TRAVERSE DE SUSPENSION AVANT
Cliquer ici
4. VIDANGER LE LIQUIDE DE REFROIDISSEMENT (pour inverseur)
Cliquer ici

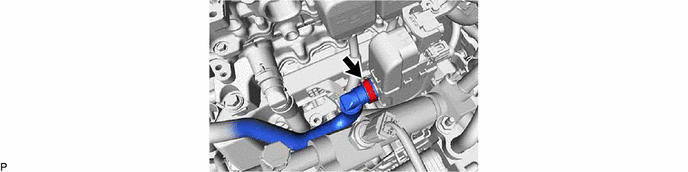

5. DEPOSER LA DURITE DE DERIVATION D'EAU EV N° 2

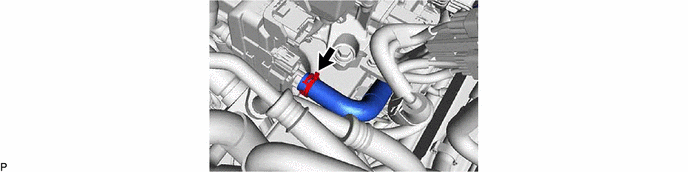

6. DEPOSER LA DURITE DE DERIVATION D'EAU EV N° 3

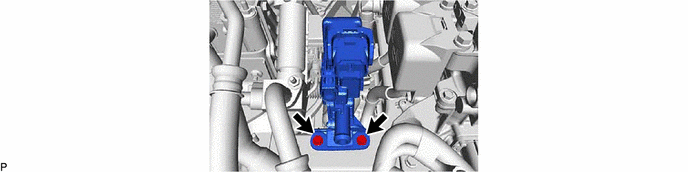

7. DEPOSER L'ENSEMBLE DE CHAUFFAGE DE LIQUIDE DE REFROIDISSEMENT DE LA BATTERIE
