VERIFICATION DE FONCTIONNEMENT
CONSEIL:
Procédure de confirmation de la portée des images des caméras

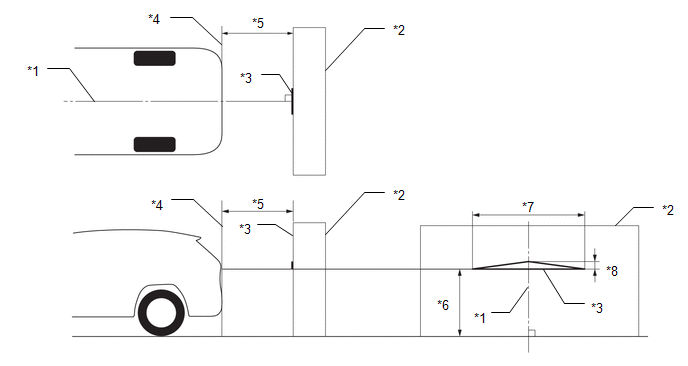

(a) Placer le véhicule dans la position indiquée sur le schéma et créer une cible sur la paroi.
REMARQUE:
|
*1 | Centre du véhicule |
*2 | Mur, etc. |
|
*3 | Cible |
*4 | Arrière du véhicule |
|
*5 | 100 cm (3,28 ft.) |
*6 | 98.1 cm (3.22 ft.) |
|
*7 | 36.5 cm (1.20 ft.) |
*8 | 1.7 cm (0.06 ft.) |
|

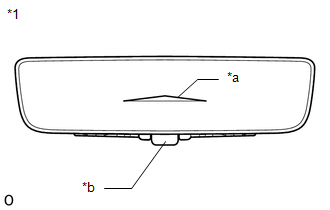

*1 | Ensemble de rétroviseur intérieur |
|
*a | Cible |
|
*b | Levier de contacteur |
(b) Avec le contacteur d'allumage en position ON, actionner le levier de contacteur et mettre l'affichage en position ON (mode de rétroviseur numérique) et s'assurer que la cible est reconnue sur l'ensemble de rétroviseur intérieur.
CONSEIL:
