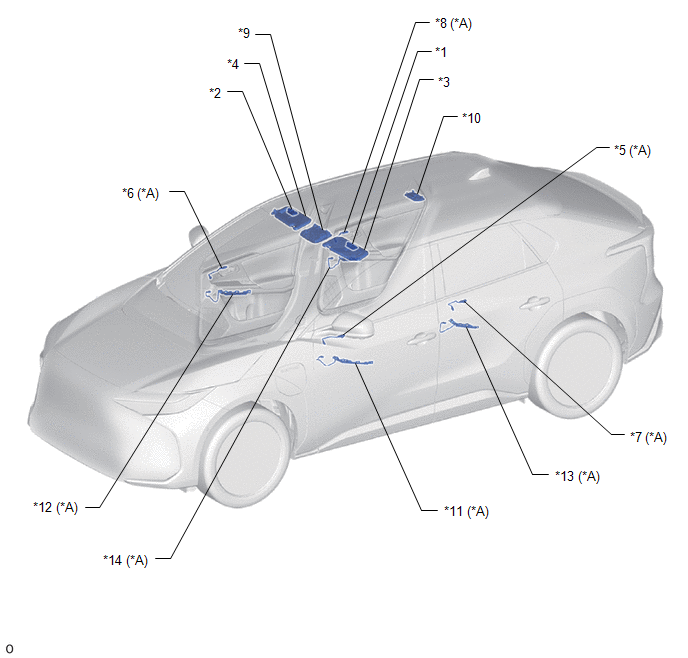

EMPLACEMENT DES PIECES
SCHEMA
|
*a | Avec éclairage ambiant de porte |
- | - |
|
*1 | ENSEMBLE D'ECLAIRAGE DE COURTOISIE GAUCHE |
*2 | ENSEMBLE D'ECLAIRAGE DE COURTOISIE DROIT |
|
*3 | ENSEMBLE DE PARE-SOLEIL GAUCHE |
*4 | ENSEMBLE DE PARE-SOLEIL DROIT |
|
*5 | ENSEMBLE D'ECLAIRAGE DE POIGNEE INTERIEURE DE PORTE AVANT GAUCHE |
*6 | ENSEMBLE D'ECLAIRAGE DE POIGNEE INTERIEURE DE PORTE AVANT DROIT |
|
*7 | ENSEMBLE D'ECLAIRAGE DE POIGNEE INTERIEURE DE PORTE ARRIERE GAUCHE |
*8 | ENSEMBLE D'ECLAIRAGE DE POIGNEE INTERIEURE DE PORTE ARRIERE DROIT |
|
*9 | ENSEMBLE D'ECLAIRAGE DE LECTURE |
*10 | ENSEMBLE DE PLAFONNIER N° 1 |
|
*11 | ECLAIRAGE AMBIANT DE PORTE AVANT GAUCHE (SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT GAUCHE) |
*12 | ECLAIRAGE AMBIANT DE PORTE AVANT DROITE (SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT DROITE) |
|
*13 | ECLAIRAGE AMBIANT DE PORTE ARRIERE GAUCHE (BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE) |
*14 | ECLAIRAGE AMBIANT DE PORTE ARRIERE DROITE (BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE) |

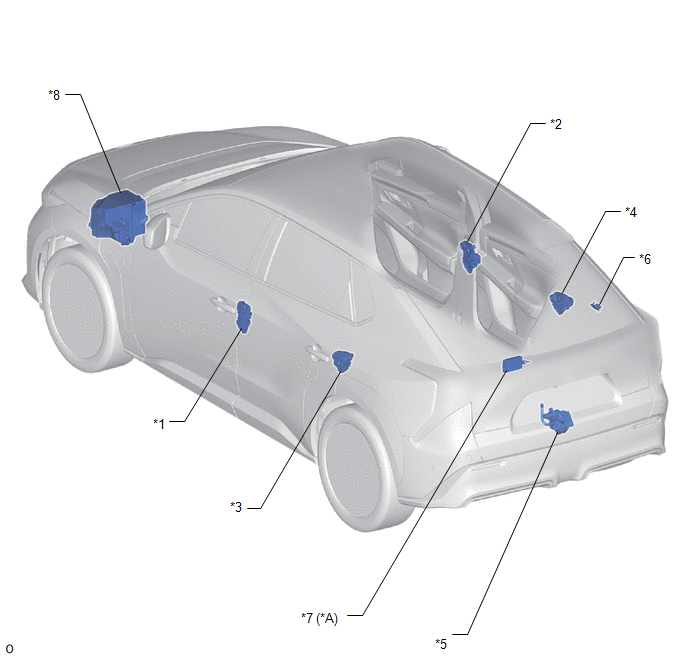

SCHEMA
|
*a | Avec système de porte de coffre électrique |
- | - |
|
*1 | ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR - CONTACTEUR DE POSITION DE SERRURE DE PORTE - CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE |
*2 | ENSEMBLE DE SERRURE DE PORTE AVANT DROITE AVEC MOTEUR - CONTACTEUR DE POSITION DE SERRURE DE PORTE - CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE |
|
*3 | ENSEMBLE DE SERRURE DE PORTE ARRIERE GAUCHE AVEC MOTEUR - CONTACTEUR DE POSITION DE SERRURE DE PORTE - CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE |
*4 | ENSEMBLE DE SERRURE DE PORTE ARRIERE DROITE AVEC MOTEUR - CONTACTEUR DE POSITION DE SERRURE DE PORTE - CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE |
|
*5 | ENSEMBLE DE SERRURE DE PORTE DE COFFRE AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL - CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE DE COFFRE |
*6 | ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1 |
|
*7 | ECU DE PORTE DU RESEAU MULTIPLEX |
*8 | BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1 - FUSIBLE INP STD N° 1 - FUSIBLE INP STD N° 2 - FUSIBLE INP STD N° 3 |

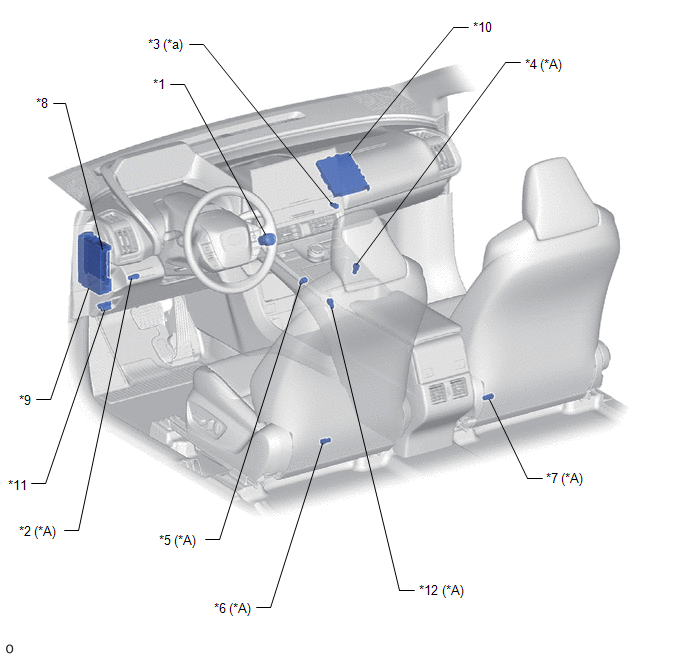

SCHEMA
|
*a | Avec éclairage ambiant de porte |
- | - |
|
*1 | CONTACTEUR DE DEMARRAGE PAR BOUTON-POUSSOIR |
*2 | ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1 (pour côté conducteur) |
|
*3 | ENSEMBLE D'ECLAIRAGE INTERIEUR N° 2 (pour côté passager avant) |
*4 | ENSEMBLE D'ECLAIRAGE DE BOITIER DE CONSOLE DROIT (pour petit rangement) |
|
*5 | ENSEMBLE D'ECLAIRAGE DE BOITIER DE CONSOLE GAUCHE (pour petit rangement) |
*6 | SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR GAUCHE (pour siège avant) |
|
*7 | SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR DROIT (pour siège avant) |
*8 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
*9 | ENSEMBLE DE DISTRIBUTION ELECTRIQUE - RELAIS DOME CUT RELAIS IGR N° 2 - RELAIS TAIL - FUSIBLE DOME - FUSIBLE PANEL - FUSIBLE D'ECU-IGR N°2 |
*10 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
|
*11 | DLC3 |
*12 | ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1 (pour boîtier de console) |
