EMPLACEMENT DES PIECES

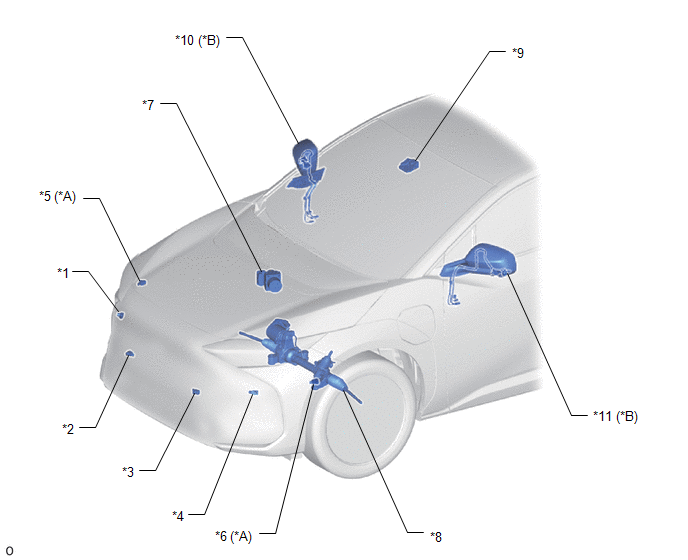

SCHEMA
|
*a | Avec stationnement avancé |
*b | Avec système de moniteur de vision panoramique |
|
*1 | CAPTEUR D'ANGLE AVANT A ULTRASONS (FR SENSOR) |
*2 | CAPTEUR CENTRAL AVANT A ULTRASONS (FRC SENSOR) |
|
*3 | CAPTEUR CENTRAL AVANT A ULTRASONS (CAPTEUR FLC) |
*4 | CAPTEUR D'ANGLE AVANT A ULTRASONS (FL SENSOR) |
|
*5 | CAPTEUR A ULTRASONS LATERAL AVANT (CAPTEUR FRS) |
*6 | CAPTEUR A ULTRASONS LATERAL AVANT (CAPTEUR FLS) |
|
*7 | ENSEMBLE D'ACTIONNEUR DE FREINS - ECU DE CONTROLE DE DERAPAGE N°2 |
*8 | ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE ET CREMAILLERE - ECU DE DIRECTION ASSISTEE |
|
*9 | CAMERA DE RECONNAISSANCE DE MARCHE AVANT |
*10 | ENSEMBLE DE RETROVISEUR EXTERIEUR DROIT - ENROULEUR DE RETROVISEUR EXTERIEUR DROIT - ENSEMBLE DE CAMERA DE TELEVISION LATERALE DROITE - TEMOIN D'AIDE AU STATIONNEMENT DROIT (avec stationnement avancé) |
|
*11 | ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR GAUCHE - ENROULEUR DE RETROVISEUR EXTERIEUR GAUCHE - ENSEMBLE DE CAMERA DE TELEVISION LATERAL GAUCHE - TEMOIN D'AIDE AU STATIONNEMENT GAUCHE (avec stationnement avancé) |
- | - |

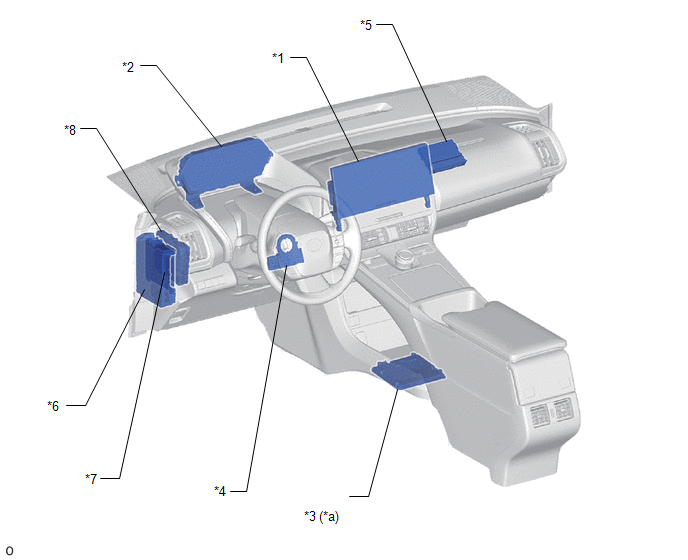

SCHEMA
|
*a | Avec système de moniteur de vision panoramique |
- | - |
|
*1 | ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE |
*2 | ENSEMBLE DE COMBINE D'INSTRUMENTS - AFFICHAGE MULTIFONCTION - TEMOIN D'INFORMATION D'AIDE A LA CONDUITE - TEMOIN DE DESACTIVATION DU SONAR DE DETECTION DE DISTANCE |
|
*3 | ECU D'AIDE AU STATIONNEMENT |
*4 | CAPTEUR D'ANGLE DE BRAQUAGE |
|
*5 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
*6 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE +BA N° 2 |
|
*7 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
*8 | ECU DE COMMANDE EV |

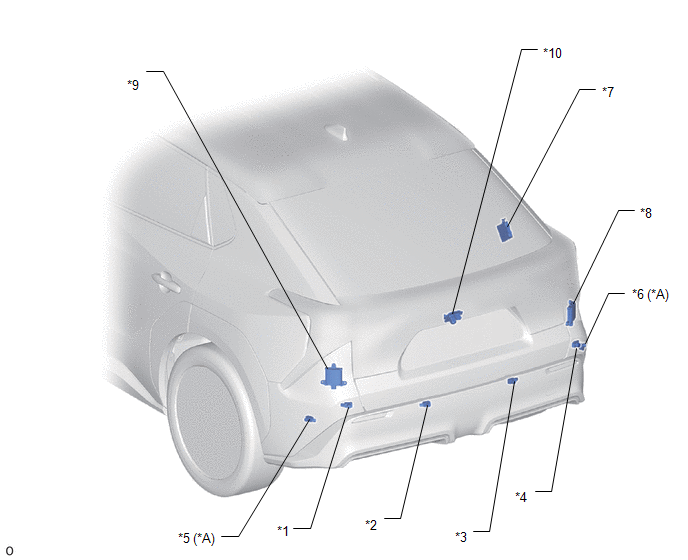

SCHEMA
|
*a | Avec stationnement avancé |
- | - |
|
*1 | CAPTEUR D'ANGLE ARRIERE A ULTRASONS (RL SENSOR) |
*2 | CAPTEUR ARRIERE CENTRAL A ULTRASONS (RLC SENSOR) |
|
*3 | CAPTEUR CENTRAL ARRIERE A ULTRASONS (CAPTEUR RRC) |
*4 | CAPTEUR D'ANGLE ARRIERE A ULTRASONS (RR SENSOR) |
|
*5 | CAPTEUR A ULTRASONS LATERAL ARRIERE (CAPTEUR RLS) |
*6 | CAPTEUR A ULTRASONS LATERAL ARRIERE (CAPTEUR RRS) |
|
*7 | ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE |
*8 | CAPTEUR DE MONITEUR D'ANGLE MORT DROIT (B) |
|
*9 | CAPTEUR GAUCHE DE MONITEUR D'ANGLE MORT (A) |
*10 | ENSEMBLE DE CAMERA DE TELEVISION ARRIERE |
