DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant de commencer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici
.gif)
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose d'ECU d'aide au stationnement sont indiquées ci-dessous.
Procédures nécessaires après remplacement/Installé/remplacé|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
|
ECU d'aide au stationnement |
Importer/exporter la valeur constante |
Système de moniteur de vision panoramique |
|
|
Avance du stationnement (avec stationnement avancé) |
| ||
|
Système de freinage d'aide au stationnement |
|
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum. |
|
|
Système de feux de route adaptatifs |
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

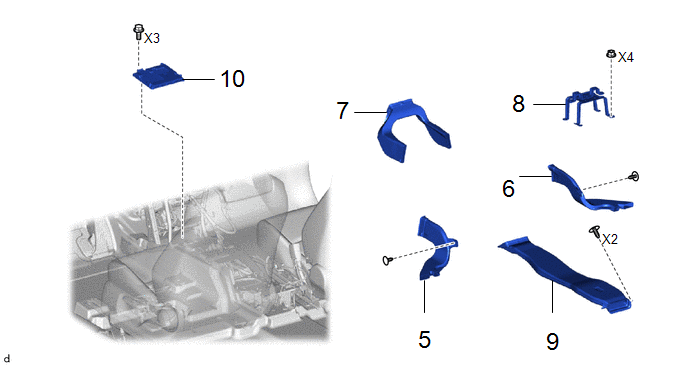

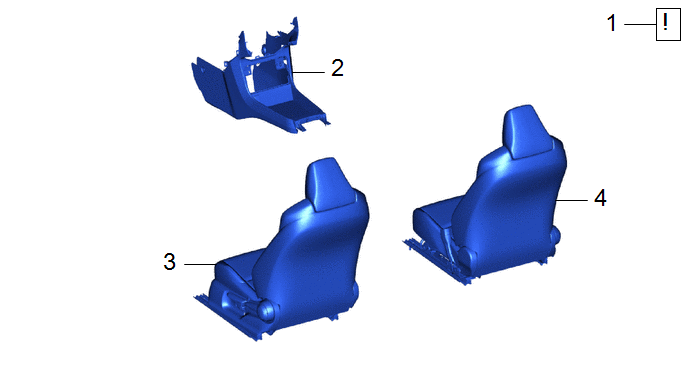

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | MESURES DE PRECAUTION |
- |
|
- | - |
|
2 | ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE |
- | - |
- | - |
|
3 | ENSEMBLE DE SIEGE AVANT GAUCHE |
- | - |
- | - |
|
4 | ENSEMBLE DE SIEGE AVANT DROIT |
- | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
5 | CONDUITE D'AIR ARRIERE N° 3 |
87212G | - |
- | - |
|
6 | CONDUITE D'AIR ARRIERE N° 2 |
87212F | - |
- | - |
|
7 | CONDUITE D'AIR ARRIERE N° 1 |
87212 | - |
- | - |
|
8 | SUPPORT DE CONSOLE |
- | - |
- | - |
|
9 | CONDUITE DE BOITIER DE CONSOLE N° 1 |
58861B | - |
- | - |
|
10 | ECU D'AIDE AU STATIONNEMENT |
86792C | - |
- | - |
PROCÉDURE
1. MESURES DE PRECAUTION
Cliquer ici
Cliquer ici
Cliquer ici
2. DEPOSER L'ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE
Cliquer ici
3. DEPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE
Cliquer ici
Cliquer ici
4. DEPOSER L'ENSEMBLE DE SIEGE AVANT DROIT
(a) Procéder de la même manière que pour le côté gauche.
5. DEPOSER LA CONDUITE D'AIR ARRIERE N° 3
Cliquer ici
6. DEPOSER LA CONDUITE D'AIR ARRIERE N° 2
(a) Procéder de la même manière que pour la conduite d'air arrière n° 3.
7. DEPOSER LA CONDUITE D'AIR ARRIERE N° 1
Cliquer ici
8. DEPOSER LE SUPPORT DE CONSOLE
Cliquer ici
9. DEPOSER LA CONDUITE DE BOITIER DE CONSOLE N° 1
Cliquer ici

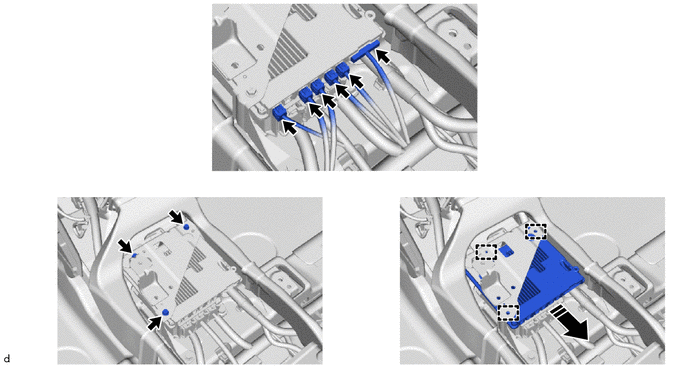

10. DEPOSER L'ECU D'AIDE AU STATIONNEMENT
.png) |
Déposer dans ce sens | - |
- |
