MESURES DE PRECAUTION
REMARQUE:
Lors du démontage de l'ensemble de phare, utiliser de l'électricité statique pour déclencher des mesures correctives pour le SST (ensemble de tapis antistatique de bureau) et prendre toutes les mesures de précaution nécessaires pour éviter d'endommager le système par une décharge électrostatique (ESD).
L'ELECTRICITE STATIQUE EXECUTE DES MESURES CORRECTIVES POUR LE SST
SST: ensemble de tapis antistatique de bureau (09890-47010)
SST:
09891-04020
SST:
09891-04030
SST:
09891-04010
SST:
09891-04040
.png)
MESURES DE PRECAUTION RELATIVES AU REMPLACEMENT
(a) Mesures de précaution à respecter lors des procédures:
(1) Avant d'exécuter les procédures, toucher une pièce métallique non peinte ou un boulon de mise à la masse du véhicule afin d'éliminer toute électricité statique.
(2) Pour éviter d'endommager l'équipement électrique, débrancher l'alimentation électrique de la batterie avant de procéder à la repose et à la dépose de l'équipement électrique.
(3) Ne jamais toucher les pièces électroniques d'un circuit imprimé ou les goupilles d'un circuit intégré.
(4) Lors de l'exécution des procédures, veiller à ce que les vêtements restent à bonne distance des pièces.
(b) Porter le SST (bracelet) fermement sur votre poignet.
SST:
09891-04020

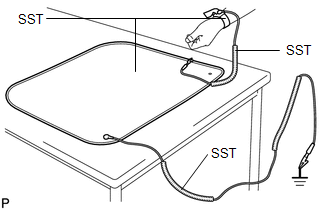

(c) Brancher le SST (câble de masse n° 2) et le SST (tapis anti-statique) sur un point de mise à la masse approprié dans l'espace de travail et sur la table de travail.
SST:
09891-04040
09891-04010
CONSEIL:

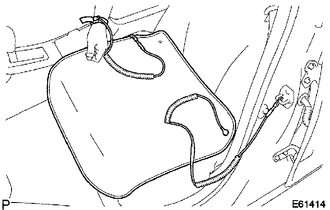

En cas de manipulation à l'intérieur du véhicule:
Brancher le SST (câble de masse n° 2) sur une partie en métal non peinte ou un boulon de mise à la masse, etc.
.png)
(d) Brancher le SST (câble de masse n° 1), le SST (bracelet) et le SST (tapis anti-statique).
SST:
09891-04030
(e) Toujours placer l'ensemble de phare et ses pièces constitutives sur le SST (tapis anti-statique).
