EMPLACEMENT DES PIECES

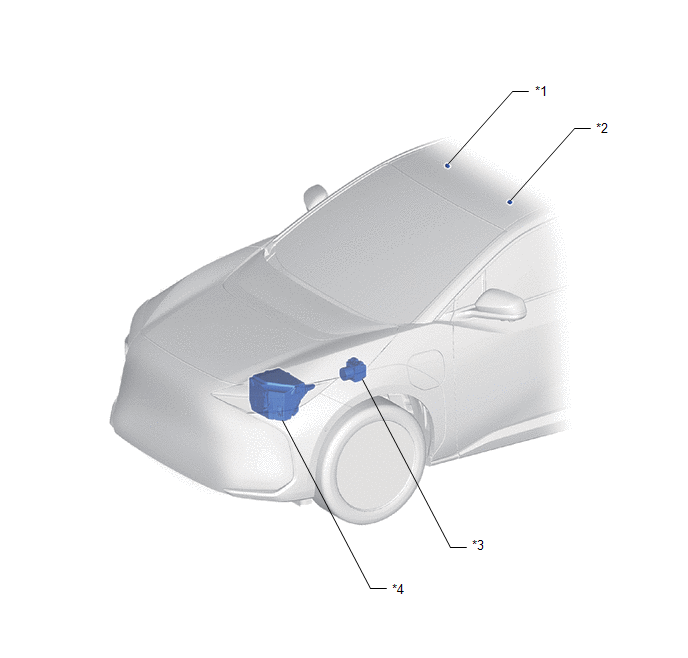

SCHEMA
.png)
|
*1 | ENSEMBLE DE MICRO DE TELEPHONE (DROIT) |
*2 | ENSEMBLE DE MICRO DE TELEPHONE (GAUCHE) |
|
*3 | ECU DE FREIN DE STATIONNEMENT (ENSEMBLE D'ACTIONNEUR DE FREIN) |
*4 | BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1 - FUSIBLE RADIO |

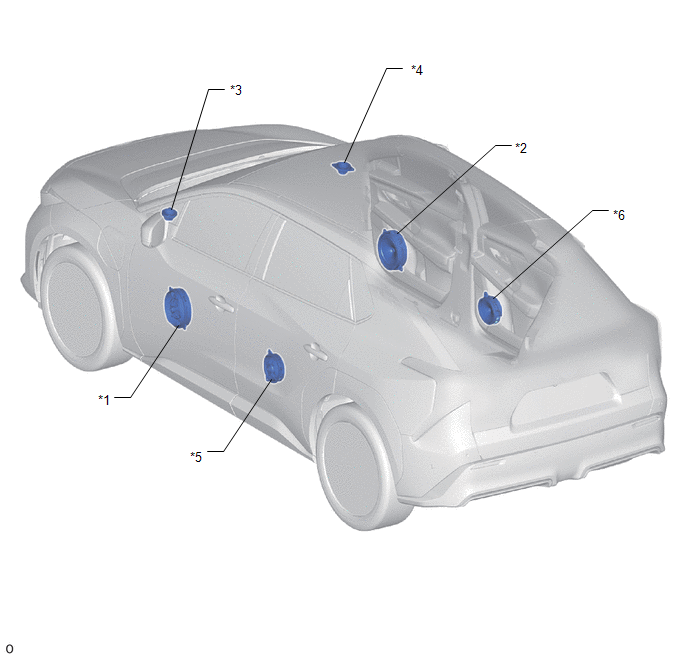

SCHEMA
|
*1 | ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 1 |
*2 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 1 |
|
*3 | ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 2 |
*4 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 2 |
|
*5 | ENSEMBLE DE HAUT-PARLEUR ARRIERE GAUCHE |
*6 | ENSEMBLE DE HAUT-PARLEUR ARRIERE DROIT |

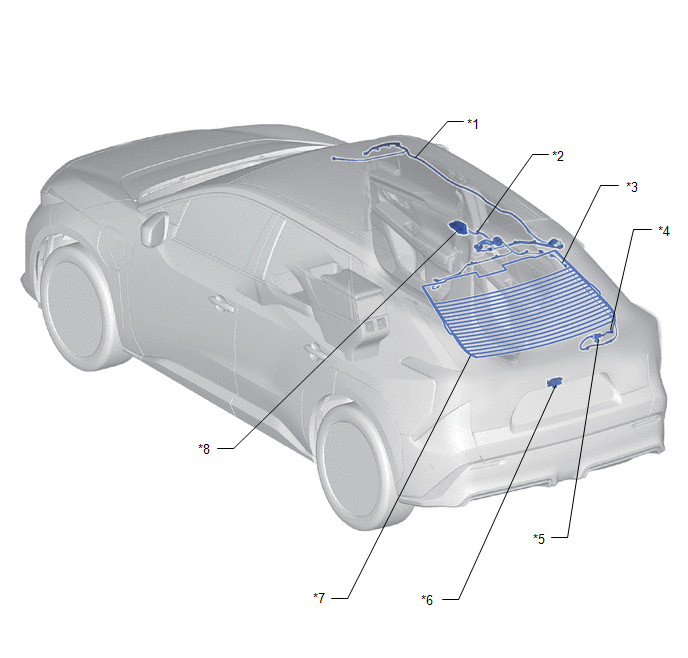

SCHEMA
|
*1 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3 |
*2 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4 |
|
*3 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 5 |
*4 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 6 |
|
*5 | ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1 - FM secondaire | *6 |
ENSEMBLE DE CAMERA DE TELEVISION ARRIERE |
|
*7 | VITRE DE PORTE DE COFFRE (CABLE D'ANTENNE DE VITRE) |
*8 | ENSEMBLE D'ANTENNE DE TOIT - AM/FM principal - XM (avec radio satellite) |

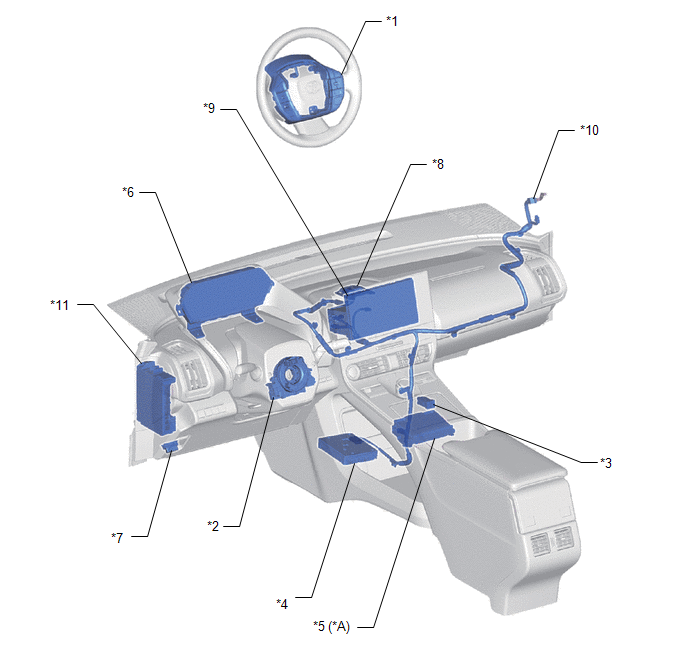

SCHEMA
.png)
|
*a | Avec chargeur sans fil |
- | - |
|
*1 | *ENSEMBLE DE CONTACTEUR AU VOLANT |
*2 | SOUS-ENSEMBLE DE CABLE EN SPIRALE |
|
*3 | ENSEMBLE D'ADAPTATEUR DE PRISE STEREO |
*4 | DCM(EMETTEUR-RECEPTEUR TELEMATIQUE) |
|
*5 | ENSEMBLE DE SOCLE DE CHARGEUR SANS FIL DE MOBILE |
*6 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*7 | DLC3 |
*8 | ENSEMBLE D'ANTENNE DE NAVIGATION |
|
*9 | ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE |
*10 | SOUS-ENSEMBLE DE CABLE D'ANTENNE |
|
*11 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE ECU-ACC - FUSIBLE ECU-IGR N° 2 |
- | - |
