Toyota bZ4X - Manuel de réparation (2021-2024): Verification

Toyota bZ4X - Manuel de réparation (2021-2024) / Habitacle du véhicule / Siege / Chauffage D'assise De Siege Avant (pour Siège à Réglage électrique) / Verification

VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT GAUCHE

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(S10) Cliquer sur Location & Routing(S10) Cliquer sur Connector(S10) Cliquer sur Connector(S10)

Branchement du tester	Condition	Condition spécifiée
A-1 - A-2	Température du chauffage de siège de 20°C (68°F)	3,366 à 4,114 Ω
S10-2 - A-2	Température du chauffage de siège de 20°C (68°F)	En dessous de 1 Ω
S10-4 - S10-5	Température de chauffage de siège de 25°C (77°F)	7,9 à 8,1 kΩ
S10-2 - S10-6	Température du chauffage de siège de 20°C (68°F)	En dessous de 1 Ω
S10-1 - S10-2	Température du chauffage de siège de 20°C (68°F)	3,366 à 4,114 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de chauffage d'assise de siège avant gauche.

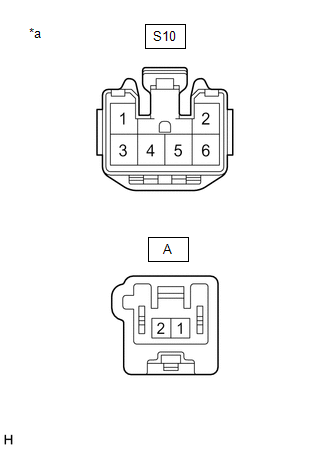

*a	Pièce constitutive sans faisceau de câbles branché (Ensemble de chauffage d'assise de siège avant gauche)
