EMPLACEMENT DES PIECES

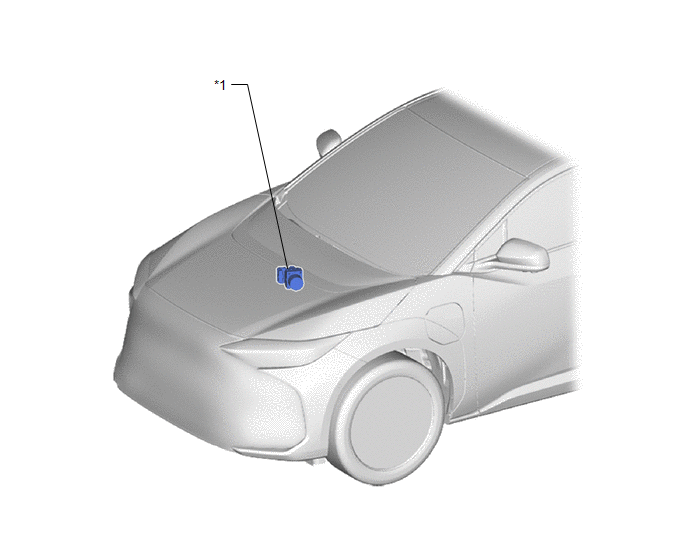

SCHEMA
|
*1 | ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE N°2 |
- | - |

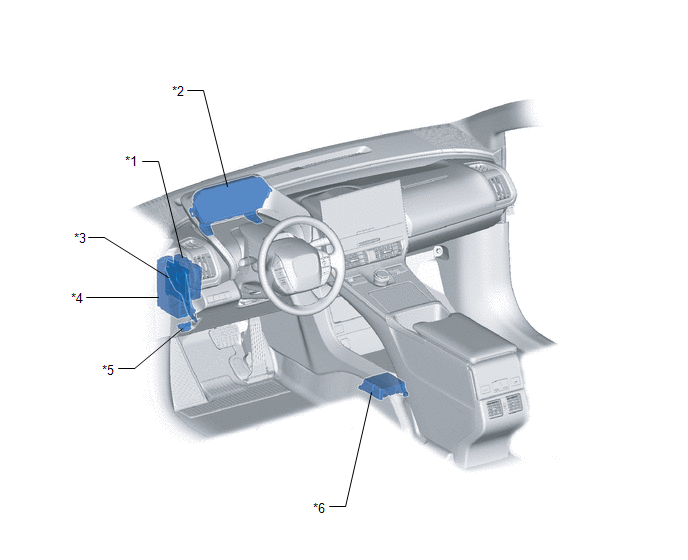

SCHEMA
|
*1 | ECU DE COMMANDE EV |
*2 | ENSEMBLE DE COMBINE D'INSTRUMENTS - TEMOIN DE RAPPEL DE CEINTURE DE SECURITE - TEMOIN DE RAPPEL DE CEINTURE DE SECURITE ARRIERE - SIGNAL SONORE DE RAPPEL DE CEINTURE DE SECURITE |
|
*3 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
*4 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE |
|
*5 | DLC3 |
*6 | ENSEMBLE D'ECU D'AIRBAG |

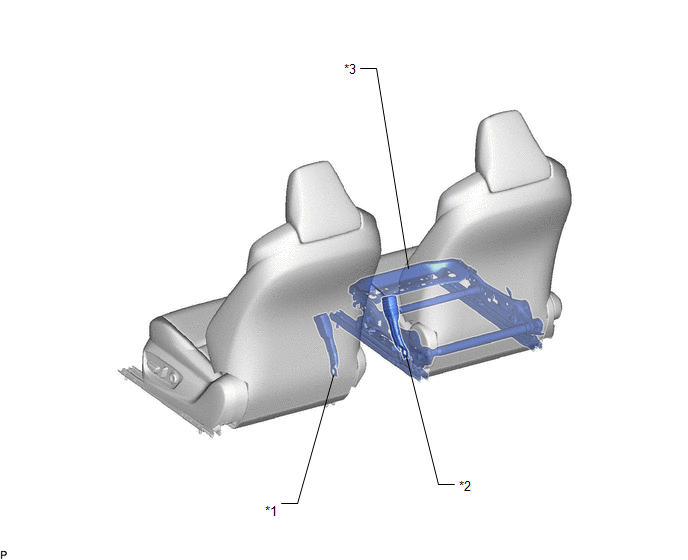

SCHEMA
|
*1 | ENSEMBLE DE CEINTURE DE SECURITE INTERIEURE DU SIEGE AVANT GAUCHE |
*2 | ENSEMBLE DE CEINTURE DE SECURITE INTERIEURE DU SIEGE AVANT DROIT |
|
*3 | ENSEMBLE DE DISPOSITIF DE REGLAGE DU SIEGE AVANT DROIT - CAPTEUR DU SYSTEME DE CLASSIFICATION DES OCCUPANTS AVANT GAUCHE - CAPTEUR DU SYSTEME DE CLASSIFICATION DES OCCUPANTS ARRIERE GAUCHE |
- | - |

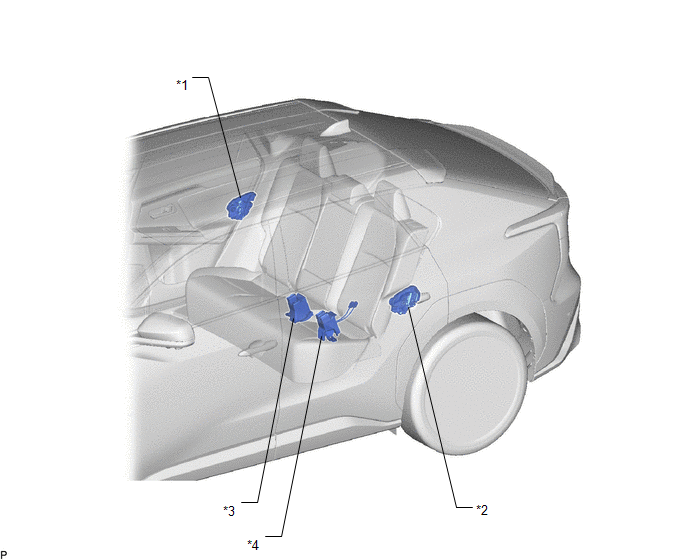

SCHEMA
|
*1 | ENSEMBLE DE SERRURE DE PORTE ARRIERE DROITE AVEC MOTEUR |
*2 | ENSEMBLE DE SERRURE DE PORTE ARRIERE GAUCHE AVEC MOTEUR |
|
*3 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE |
*4 | ENSEMBLE DE SIEGE ARRIERE INTERIEUR AVEC CEINTURE CENTRALE GAUCHE |
