POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
.png) |
CONSEIL: Lorsque le pare-chocs arrière est endommagé ou déformé à la suite d'un accident ou d'un contact avec d'autres objets, etc., ou si la zone de pose de pare-chocs sur la carrosserie est réparée, il est nécessaire d'effectuer une mesure d'angle de détection de capteur à ultrasons. Cliquer ici |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

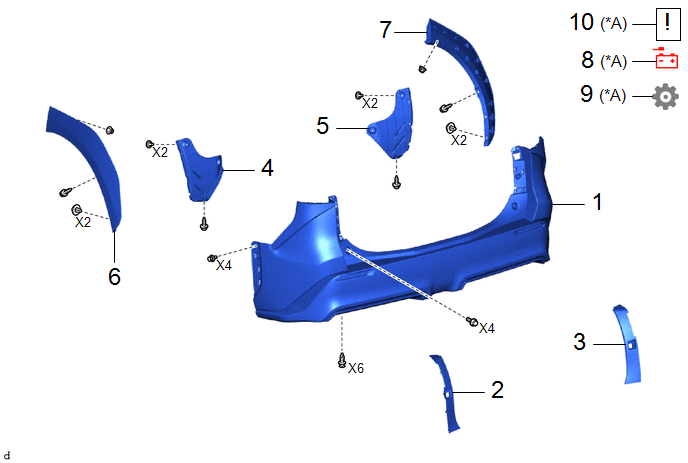

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE PARE-CHOCS ARRIERE |
- | - |
- | - |
|
2 | COUVERCLE DE FEU COMBINE ARRIERE GAUCHE |
81498 | - |
- | - |
|
3 | CACHE DE FEU COMBINE ARRIERE DROIT |
81497 | - |
- | - |
|
4 | JOINT LATERAL GAUCHE DE PARE-CHOCS ARRIERE |
52592 | - |
- | - |
|
5 | JOINT LATERAL DROIT DE PARE-CHOCS ARRIERE |
52591 | - |
- | - |
|
6 | SOUS-ENSEMBLE DE MOULURE EXTERIEURE DE CUSTODE GAUCHE |
75606B | - |
- | - |
|
7 | SOUS-ENSEMBLE DE MOULURE EXTERIEURE DE CUSTODE DROITE |
75605B | - |
- | - |
|
8 | BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
|
9 | INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE |
- | - |
- |
|
|
10 | VERIFIER L'ENSEMBLE DE CAPTEUR DE COMMANDE DE PORTE A OUVERTURE MAINS LIBRES |
891B0 | - |
- | - |
|
*a | Avec capteur d'ouverture mains-libres |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE
2. REPOSER LE CACHE DE FEU COMBINE ARRIERE GAUCHE
3. REPOSER LE CACHE DE FEU COMBINE ARRIERE DROIT
4. REPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE GAUCHE
5. REPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE DROIT
6. REPOSER LE SOUS-ENSEMBLE DE MOULURE EXTERIEURE DE CUSTODE GAUCHE
7. REPOSER LE SOUS-ENSEMBLE DE MOULURE EXTERIEURE DE CUSTODE DROIT
8. BRANCHER LE CABLE A LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE (avec capteur d'ouverture mains-libres)
Cliquer ici .gif)
9. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE (avec capteur d'ouverture mains libres)
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
10. VERIFIER L'ENSEMBLE DE CAPTEUR DE COMMANDE D'OUVERTURE MAINS LIBRES DE PORTE (avec capteur de commande de porte forcée)
Cliquer ici
