EMPLACEMENT DES PIECES

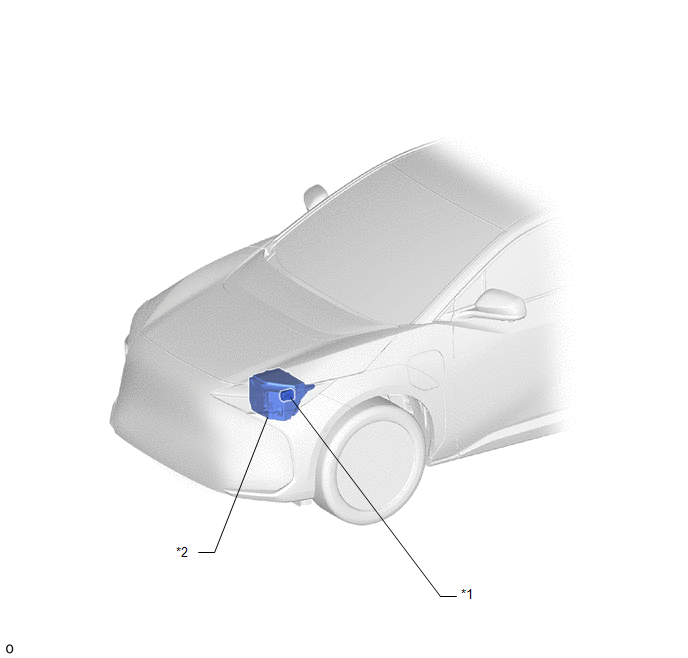

SCHEMA
|
*1 | ECU D'INTEGRATION D'ALIMENTATION ELECTRIQUE DE SEMI-CONDUCTEUR |
*2 | BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1 - FUSIBLE INP STD N° 1 - FUSIBLE INP STD N° 2 - FUSIBLE INP STD N° 3 - FUSIBLE D/C CUT - FUSIBLE STD PI N° 1 - FUSIBLE WASHER |

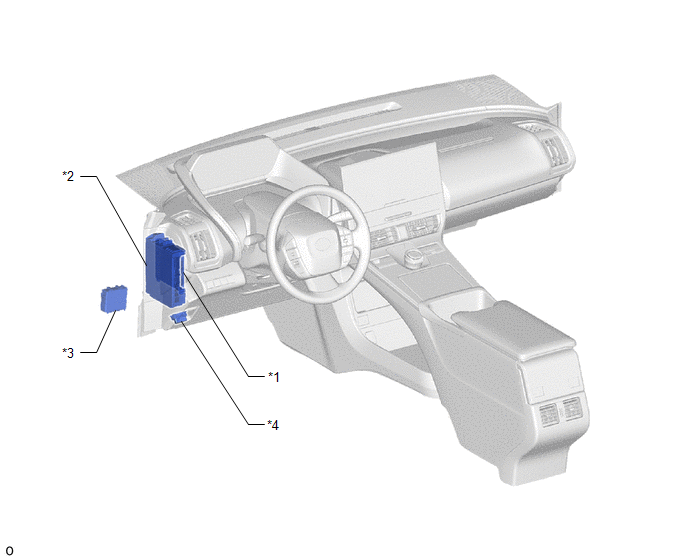

SCHEMA
|
*1 | ECU DE CARROSSERIE PRINCIPAL (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
*2 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE D'ECU-IGR N° 1 |
|
*3 | ENSEMBLE DE RELAIS D'ESSUIE-GLACE AVANT |
*4 | DLC3 |
Mesures De Precaution
Schema Du SystemeEclairage Interieur (pour Petit Rangement)
DeposeDEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (DEPOSE)
Procédure N° de référence
1 SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE
58803C -
- -
2 SOUS-ENSEMBLE DE PANNEAUDE CONSOLE SUPERIEUR
...
Circuit d'alimentation électrique d'ECU d'avertissement de distance
DESCRIPTION Ce circuit fournit l'alimentation électrique à l'ensemble d'ECU d'avertissement de distance. SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante. PROCÉDURE
...
Verification Sur Vehicule
VERIFICATION SUR VEHICULE PROCÉDURE
1. VERIFIER LE CAPTEUR DE REFRIGERANT (pour échangeur thermique) (a) Vérifier le faisceau de câbles.
(1) Débrancher le connecteur A65 du capteur de réfrigérant. (2) Débrancher le connecteur A31 de l'ensemble d'ECU de gestion thermique.
(3) Mes ...
