REMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

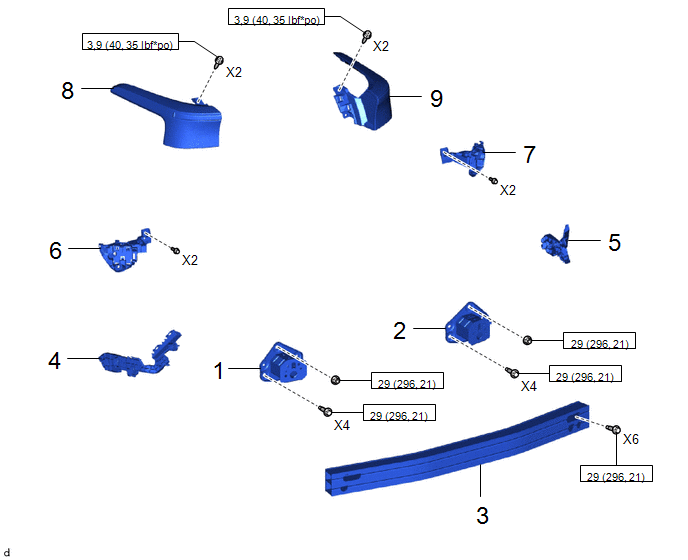

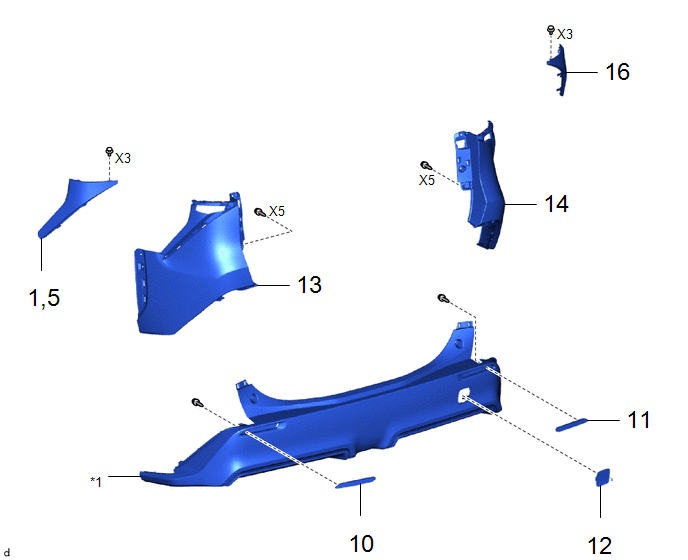

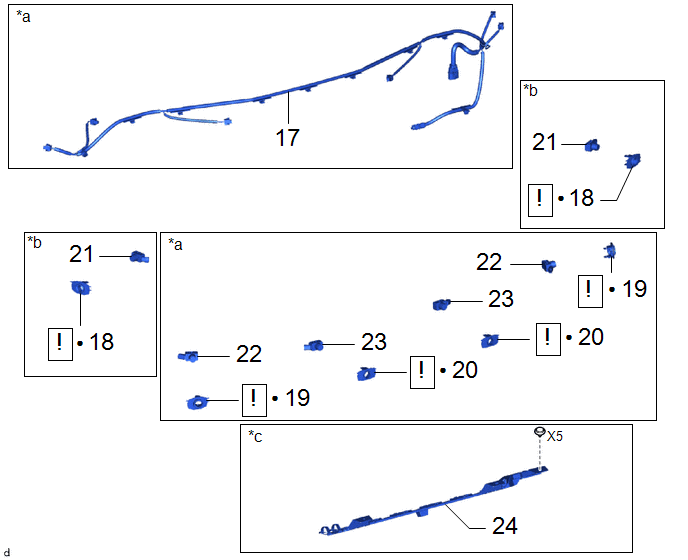

PIECES CONSTITUTIVES (REMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE BRAS GAUCHE DE PARE-CHOCS ARRIERE |
52016A | - |
- | - |
|
2 | SOUS-ENSEMBLE DE BRAS DE PARE-CHOCS ARRIERE DROIT |
52015A | - |
- | - |
|
3 | RENFORT DE PARE-CHOCS ARRIERE |
52171C | - |
- | - |
|
4 | SUPPORT LATERAL GAUCHE DE PARE-CHOCS ARRIERE |
52156A | - |
- | - |
|
5 | SUPPORT LATERAL DROIT DE PARE-CHOCS ARRIERE |
52155A | - |
- | - |
|
6 | DISPOSITIF DE RETENUE DE PARE-CHOCS ARRIERE SUPERIEUR GAUCHE |
52563A | - |
- | - |
|
7 | DISPOSITIF DE RETENUE DE PARE-CHOCS ARRIERE SUPERIEUR DROIT |
52562B | - |
- | - |
|
8 | ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE |
- | - |
- | - |
|
9 | ENSEMBLE DE FEU COMBINE ARRIERE DROIT |
- | - |
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
10 | ENSEMBLE DE CATADIOPTRE GAUCHE |
81920 | - |
- | - |
|
11 | ENSEMBLE DE CATADIOPTRE DROIT |
81910 | - |
- | - |
|
12 | CACHE D'ORIFICE DROIT DE PARE-CHOCS ARRIERE DROIT |
52127B | - |
- | - |
|
13 | ELEMENT DE PARE-CHOCS ARRIERE GAUCHE |
52162A | - |
- | - |
|
14 | ELEMENT DE PARE-CHOCS ARRIERE DROIT |
52161A | - |
- | - |
|
1,5 | EXTENSION DE COIN DE PARE-CHOCS ARRIERE GAUCHE |
52166B | - |
- | - |
|
16 | EXTENSION DE COIN DE PARE-CHOCS ARRIERE DROIT |
52165D | - |
- | - |
|
*1 | ELEMENT DE PARE-CHOCS ARRIERE |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
17 | CABLE DE COMPARTIMENT A BAGAGES N° 3 |
82183 | - |
- | - |
|
18 | DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS LATERAL ARRIERE |
89C48C |
|
- | - |
|
19 | DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE ARRIERE |
89C48A |
|
- | - |
|
20 | DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS ARRIERE CENTRAL |
89C48B |
|
- | - |
|
21 | CAPTEUR A ULTRASONS LATERAL ARRIERE |
89342B | - |
- | - |
|
22 | CAPTEUR A ULTRASONS D'ANGLE ARRIERE |
89342 | - |
- | - |
|
23 | CAPTEUR A ULTRASONS CENTRAL ARRIERE |
89342A | - |
- | - |
|
24 | ENSEMBLE DE CAPTEUR DE COMMANDE DE PORTE A OUVERTURE MAINS LIBRES |
891B0 | - |
- | - |
|
*a | Avec système de freinage d'aide au stationnement |
*b | Avec stationnement avancé |
|
*c | Avec capteur d'ouverture mains-libres |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. REPOSER LE SOUS-ENSEMBLE DE BRAS DE PARE-CHOCS ARRIERE GAUCHE
Torque:
Boulon :
29 N·m {296 kgf·cm, 21 ft·lbf}
Ecrou :
29 N·m {296 kgf·cm, 21 ft·lbf}
2. REPOSER LE SOUS-ENSEMBLE DE BRAS DE PARE-CHOCS ARRIERE DROIT
3. REPOSER LE RENFORT DE PARE-CHOCS ARRIERE
Torque:
29 N·m {296 kgf·cm, 21 ft·lbf}
4. REPOSER LE SUPPORT LATERAL GAUCHE DE PARE-CHOCS ARRIERE
5. REPOSER LE SUPPORT LATERAL DROIT DE PARE-CHOCS ARRIERE
6. REPOSER LE DISPOSITIF DE RETENUE SUPERIEUR GAUCHE DE PARE-CHOCS ARRIERE
7. REPOSER LE DISPOSITIF DE RETENUE SUPERIEUR DROIT DE PARE-CHOCS ARRIERE
8. REPOSER L'ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE
Cliquer ici
.gif)
9. REPOSER L'ENSEMBLE DE FEU COMBINE ARRIERE DROIT
10. REPOSER L'ENSEMBLE DE CATADIOPTRE GAUCHE
11. REPOSER L'ENSEMBLE DE CATADIOPTRE DROIT
12. REPOSER LE CACHE D'ORIFICE DROIT DE PARE-CHOCS ARRIERE
13. REPOSER L'ELEMENT DE PARE-CHOCS ARRIERE GAUCHE
14. REPOSER L'ELEMENT DE PARE-CHOCS ARRIERE DROIT
15. REPOSER L'EXTENSION DE COIN DE PARE-CHOCS ARRIERE GAUCHE
16. REPOSER L'EXTENSION DE COIN DE PARE-CHOCS ARRIERE DROIT
17. REPOSER LE CABLE DE COMPARTIMENT A BAGAGES N° 3 (avec système de freinage d'aide au stationnement)
18. REPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS LATERAL ARRIERE (avec stationnement avancé)
|
|
Cliquer ici |
19. REPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE ARRIERE (avec système de freinage d'aide au stationnement)
|
|
Cliquer ici |
20. REPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS CENTRAL ARRIERE (avec système de freinage d'aide au stationnement)
|
|
Cliquer ici |
21. REPOSER LE CAPTEUR A ULTRASONS LATERAL ARRIERE (avec stationnement avancé)
22. REPOSER LE CAPTEUR A ULTRASONS D'ANGLE ARRIERE (avec système de freinage d'aide au stationnement)
23. REPOSER LE CAPTEUR A ULTRASONS CENTRAL ARRIERE (avec système de freinage d'aide au stationnement)
24. REPOSER L'ENSEMBLE DE CAPTEUR DE COMMANDE D'OUVERTURE MAINS LIBRES DE PORTE (avec capteur de commande de porte forcée)
