DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

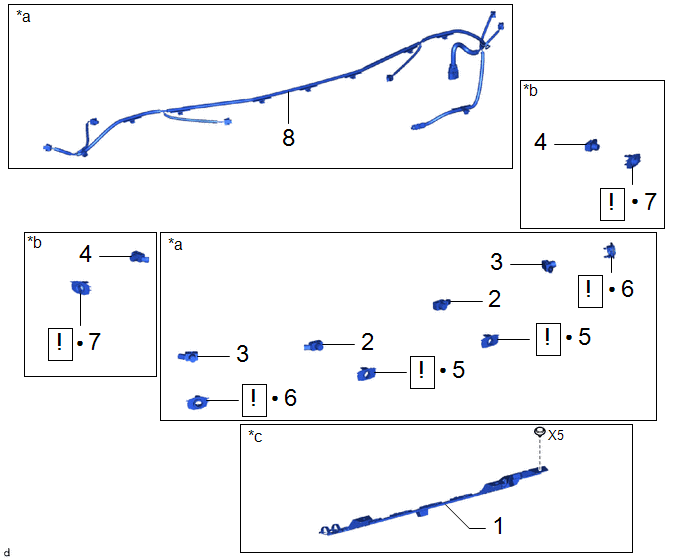

PIECES CONSTITUTIVES (DEMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CAPTEUR DE COMMANDE DE PORTE A OUVERTURE MAINS LIBRES |
891B0 | - |
- | - |
|
2 | CAPTEUR A ULTRASONS CENTRAL ARRIERE |
89342A | - |
- | - |
|
3 | CAPTEUR A ULTRASONS D'ANGLE ARRIERE |
89342 | - |
- | - |
|
4 | CAPTEUR A ULTRASONS LATERAL ARRIERE |
89342B | - |
- | - |
|
5 | DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS ARRIERE CENTRAL |
89C48B |
|
- | - |
|
6 | DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE ARRIERE |
89C48A |
|
- | - |
|
7 | DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS LATERAL ARRIERE |
89C48C |
|
- | - |
|
8 | CABLE DE COMPARTIMENT A BAGAGES N° 3 |
82183 | - |
- | - |
|
*a | Avec système de freinage d'aide au stationnement |
*b | Avec stationnement avancé |
|
*c | Avec capteur d'ouverture mains-libres |
- | - |
|
● | Pièce non réutilisable |
- | - |
|

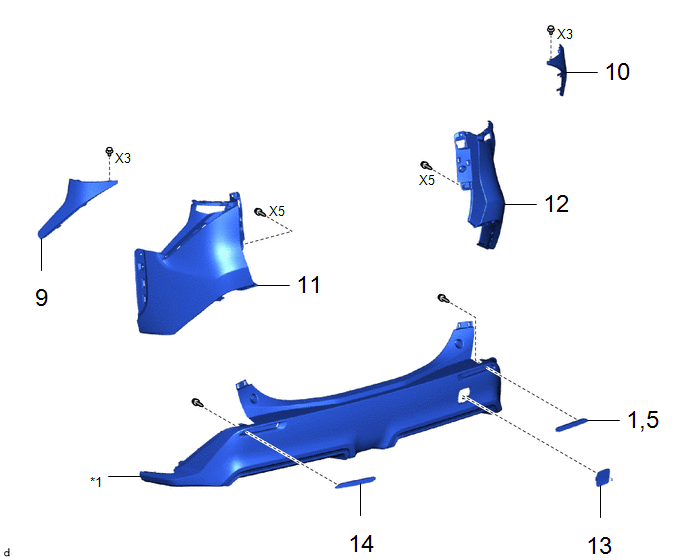

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
9 | EXTENSION DE COIN DE PARE-CHOCS ARRIERE GAUCHE |
52166B | - |
- | - |
|
10 | EXTENSION DE COIN DE PARE-CHOCS ARRIERE DROIT |
52165D | - |
- | - |
|
11 | ELEMENT DE PARE-CHOCS ARRIERE GAUCHE |
52162A | - |
- | - |
|
12 | ELEMENT DE PARE-CHOCS ARRIERE DROIT |
52161A | - |
- | - |
|
13 | CACHE D'ORIFICE DROIT DE PARE-CHOCS ARRIERE DROIT |
52127B | - |
- | - |
|
14 | ENSEMBLE DE CATADIOPTRE GAUCHE |
81920 | - |
- | - |
|
1,5 | ENSEMBLE DE CATADIOPTRE DROIT |
81910 | - |
- | - |
|
*1 | ELEMENT DE PARE-CHOCS ARRIERE |
- | - |
|

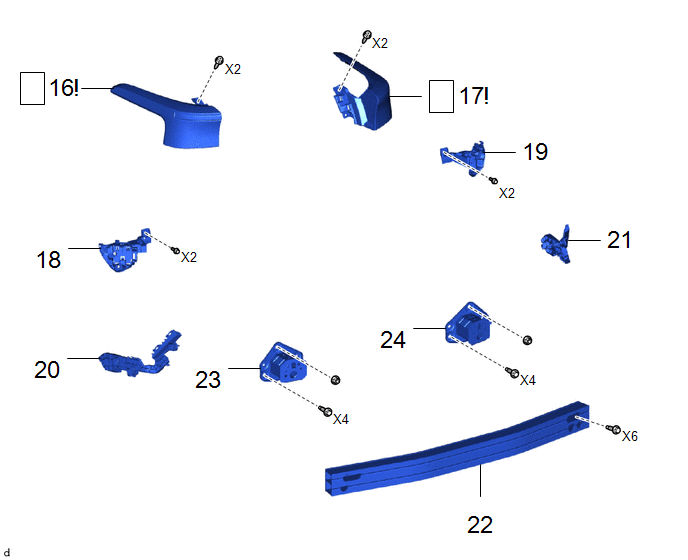

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
16 | ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE |
- |
|
- | - |
|
17 | ENSEMBLE DE FEU COMBINE ARRIERE DROIT |
- |
|
- | - |
|
18 | DISPOSITIF DE RETENUE DE PARE-CHOCS ARRIERE SUPERIEUR GAUCHE |
52563A | - |
- | - |
|
19 | DISPOSITIF DE RETENUE DE PARE-CHOCS ARRIERE SUPERIEUR DROIT |
52562B | - |
- | - |
|
20 | SUPPORT LATERAL GAUCHE DE PARE-CHOCS ARRIERE |
52156A | - |
- | - |
|
21 | SUPPORT LATERAL DROIT DE PARE-CHOCS ARRIERE |
52155A | - |
- | - |
|
22 | RENFORT DE PARE-CHOCS ARRIERE |
52171C | - |
- | - |
|
23 | SOUS-ENSEMBLE DE BRAS GAUCHE DE PARE-CHOCS ARRIERE |
52016A | - |
- | - |
|
24 | SOUS-ENSEMBLE DE BRAS DE PARE-CHOCS ARRIERE DROIT |
52015A | - |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE CAPTEUR DE COMMANDE DE PORTE A OUVERTURE MAINS LIBRES (avec capteur d'ouverture mains libres)
Cliquer ici .gif)
2. DEPOSER LE CAPTEUR A ULTRASONS CENTRAL ARRIERE (avec système de freinage d'aide au stationnement)
Cliquer ici
3. DEPOSER LE CAPTEUR A ULTRASONS D'ANGLE ARRIERE (avec système de freinage d'aide au stationnement)
Cliquer ici
4. DEPOSER LE CAPTEUR A ULTRASONS LATERAL ARRIERE (avec stationnement avancé)
Cliquer ici
5. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS CENTRAL ARRIERE (avec système de freinage d'aide au stationnement)
|
|
Cliquer ici |
6. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE ARRIERE (avec système de freinage d'aide au stationnement)
|
|
Cliquer ici |
7. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS LATERAL ARRIERE (avec stationnement avancé)
|
|
Cliquer ici |

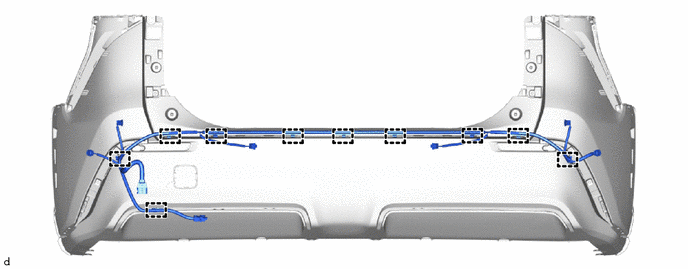

8. DEPOSER LE CABLE DE COMPARTIMENT A BAGAGES N° 3 (avec système de freinage d'aide au stationnement)
CONSEIL:
Les illustrations sont données à titre d'exemple, mais les détails peuvent varier.

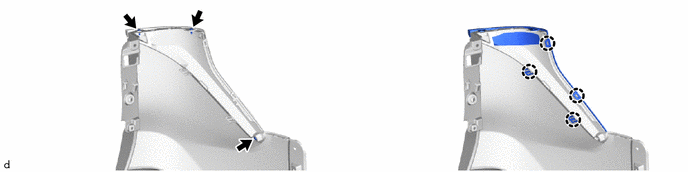

9. DEPOSER L'EXTENSION GAUCHE DE COIN DE PARE-CHOCS ARRIERE
10. DEPOSER L'EXTENSION DE COIN DE PARE-CHOCS ARRIERE DROIT
(a) Procéder de la même manière que pour le côté gauche.

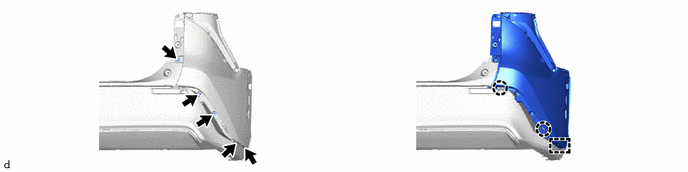

11. DEPOSER L'ELEMENT GAUCHE DE PARE-CHOCS ARRIERE
12. DEPOSER L'ELEMENT DROIT DE PARE-CHOCS ARRIERE
(a) Procéder de la même manière que pour le côté gauche.

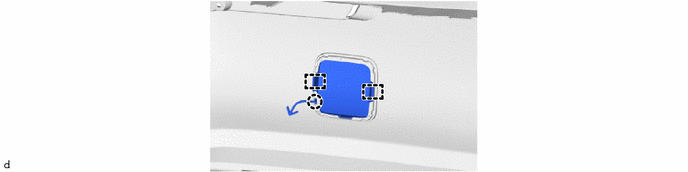

13. DEPOSER LE CACHE D'ORIFICE DROIT DE PARE-CHOCS ARRIERE

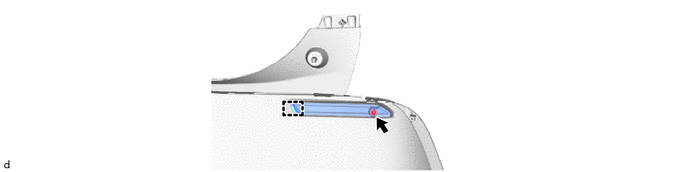

14. DEPOSER L'ENSEMBLE DE CATADIOPTRE GAUCHE
15. DEPOSER L'ENSEMBLE DE CATADIOPTRE DROIT
(a) Procéder de la même manière que pour le côté gauche.
16. DEPOSER L'ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE
|
|
Cliquer ici |
17. DEPOSER L'ENSEMBLE DE FEU COMBINE ARRIERE DROIT
(a) Procéder de la même manière que pour le côté gauche.
18. DEPOSER LE DISPOSITIF DE RETENUE SUPERIEUR GAUCHE DE PARE-CHOCS ARRIERE
19. DEPOSER LE DISPOSITIF DE RETENUE SUPERIEUR DROIT DE PARE-CHOCS ARRIERE
(a) Procéder de la même manière que pour le côté gauche.

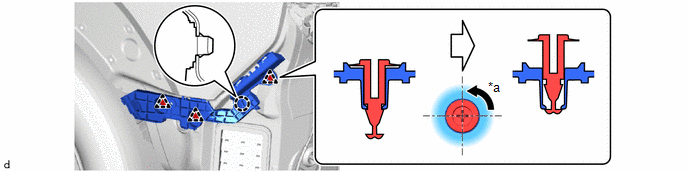

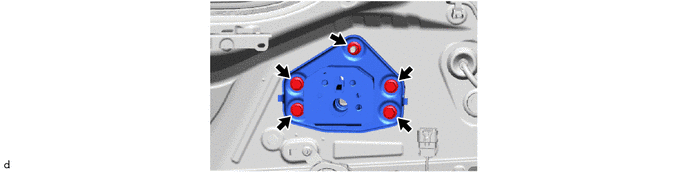

20. DEPOSER LE SUPPORT LATERAL GAUCHE DE PARE-CHOCS ARRIERE
|
*a | 90° |
- | - |
.png) |
Faire tourner | - |
- |
21. DEPOSER LE SUPPORT LATERAL DROIT DE PARE-CHOCS ARRIERE
(a) Procéder de la même manière que pour le côté gauche.

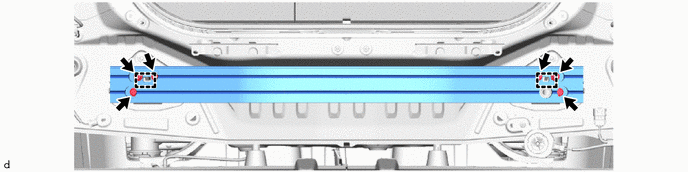

22. DEPOSER LE RENFORT DE PARE-CHOCS ARRIERE

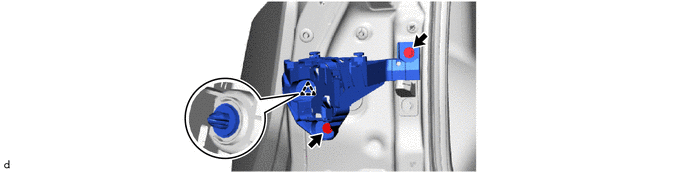

23. DEPOSER LE SOUS-ENSEMBLE DE BRAS DE PARE-CHOCS ARRIERE GAUCHE
24. DEPOSER LE SOUS-ENSEMBLE DE BRAS DE PARE-CHOCS ARRIERE DROIT
(a) Procéder de la même manière que pour le côté gauche.
