Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Tringlerie
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre
  Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

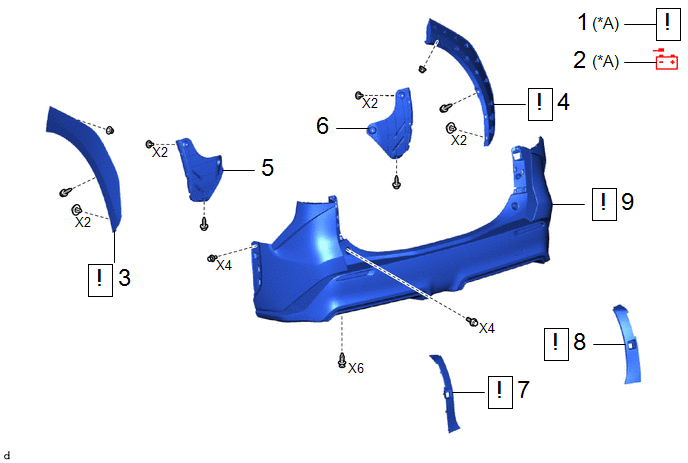

Procédure		N° de référence
1	MESURES DE PRECAUTION	-		-	-
2	DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE	-	-	-	-
3	SOUS-ENSEMBLE DE MOULURE EXTERIEURE DE CUSTODE GAUCHE	75606B		-	-
4	SOUS-ENSEMBLE DE MOULURE EXTERIEURE DE CUSTODE DROITE	75605B		-	-
5	JOINT LATERAL GAUCHE DE PARE-CHOCS ARRIERE	52592	-	-	-
6	JOINT LATERAL DROIT DE PARE-CHOCS ARRIERE	52591	-	-	-
7	COUVERCLE DE FEU COMBINE ARRIERE GAUCHE	81498		-	-
8	CACHE DE FEU COMBINE ARRIERE DROIT	81497		-	-
9	ENSEMBLE DE PARE-CHOCS ARRIERE	-		-	-

PROCÉDURE

1. MESURES DE PRECAUTION (avec capteur d'ouverture mains-libres)

REMARQUE: Une fois le contact coupé, il se peut qu'il y ait un délai d'attente avant le débranchement de la borne négative (-) de la batterie auxiliaire. Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE (avec capteur d'ouverture mains-libres)

Cliquer ici

3. DEPOSER LE SOUS-ENSEMBLE DE MOULURE EXTERIEURE DE CUSTODE GAUCHE

Cliquer ici

4. DEPOSER LE SOUS-ENSEMBLE DE MOULURE EXTERIEURE DE CUSTODE DROIT

(a) Procéder de la même manière que pour le côté gauche.

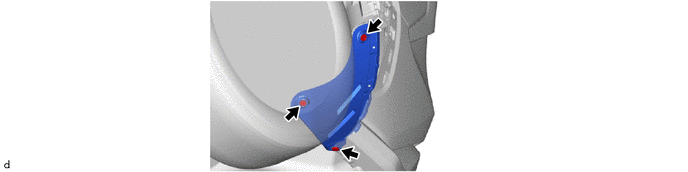

5. DEPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE GAUCHE

6. DEPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE DROIT

(a) Procéder de la même manière que pour le côté gauche.

7. DEPOSER LE CACHE DE FEU COMBINE ARRIERE GAUCHE

Cliquer ici

8. DEPOSER LE CACHE DE FEU COMBINE ARRIERE DROIT

(a) Procéder de la même manière que pour le côté gauche.

9. DEPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE

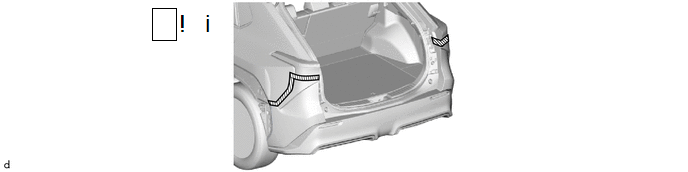

(1) Appliquer du ruban adhésif de protection autour de l'ensemble de pare-chocs arrière comme indiqué sur le schéma.

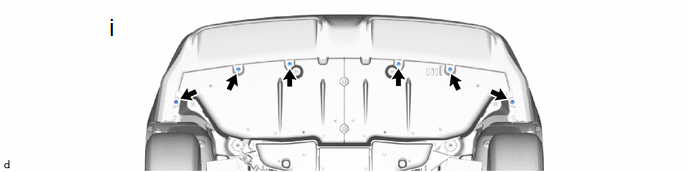

(1) Déposer les 6 agrafes.

Détacher dans ce sens

-

-

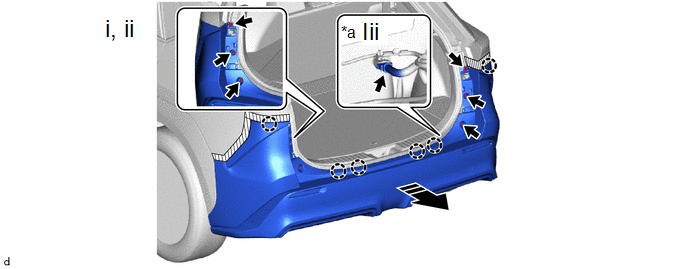

(1) Déposer les 2 agrafes.

(2) Libérer les griffes et les agrafes pour détacher l'ensemble de pare-chocs arrière, comme indiqué sur le schéma.

*a	Avec système de freinage d'aide au stationnement	-	-
	Déposer dans ce sens	-	-

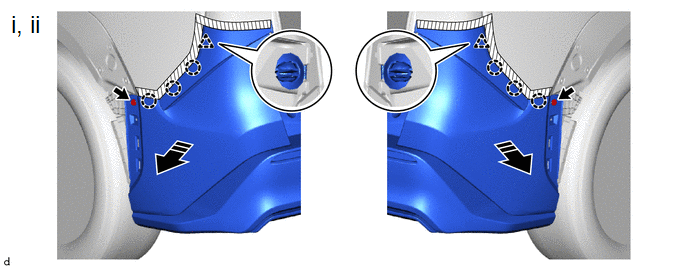

(1) Déposer les 2 agrafes et les 4 vis.

(2) Libérer les griffes pour déposer l'ensemble de pare-chocs arrière, comme indiqué sur le schéma.

(3) Avec système de freinage d'aide au stationnement:

1. Débrancher le connecteur.
