DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

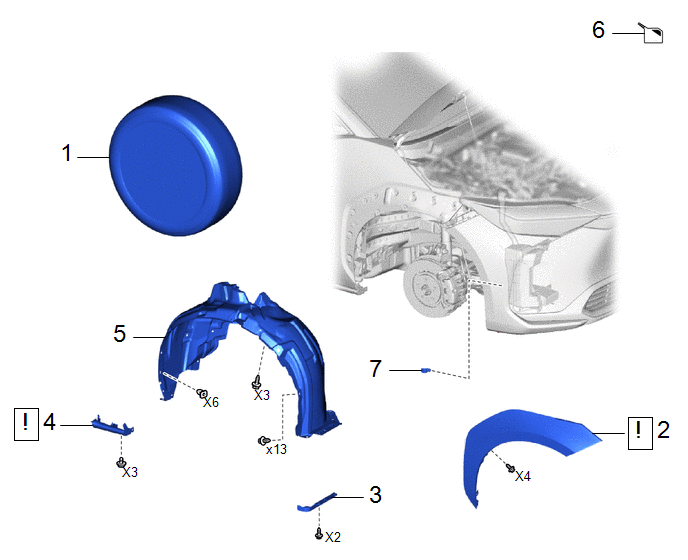

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ROUE AVANT DROITE |
- | - |
- | - |
|
2 | SOUS-ENSEMBLE DE MOULURE D'AILE AVANT DROITE |
75601A |
|
- | - |
|
3 | BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE |
53895B | - |
- | - |
|
4 | SOUS-ENSEMBLE DE GARDE-BOUE DE PANNEAU D'AILE DROITE |
76901B |
|
- | - |
|
5 | DOUBLURE D'AILE AVANT DROITE |
53875A | - |
- | - |
|
6 | VIDANGER LE LIQUIDE DE LAVE-GLACE |
- | - |
|
- |
| 7 |
ENSEMBLE DE POMPE ET MOTEUR DE LAVE-GLACE AVANT |
85310 | - |
- | - |
PROCÉDURE
1. DEPOSER LA ROUE AVANT DROITE
Cliquer ici
.gif)
2. DEPOSER LE SOUS-ENSEMBLE DE MOULURE D'AILE AVANT DROITE
|
|
|
3. DEPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE
(a) Procéder de la même manière que pour le côté gauche.
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE GARDE-BOUE DE PANNEAU D'AILE DROITE
|
|
|
5. DEPOSER LA DOUBLURE D'AILE AVANT DROITE
(a) Procéder de la même manière que pour le côté gauche.
Cliquer ici

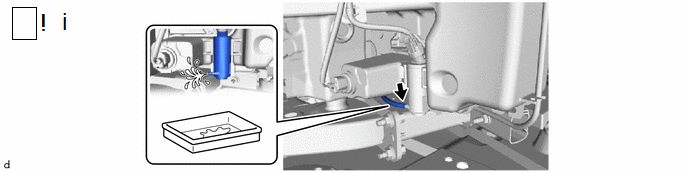

6. VIDANGER LE LIQUIDE DE LAVE-GLACE
(1) Débrancher la durite de lave-glace arrière de l'ensemble de moteur et de pompe de lave-glace avant et vidanger le liquide de lave-glace.
CONSEIL:
Récupérer le liquide de lave-glace dans un récipient.
7. DEPOSER L'ENSEMBLE DE POMPE ET DE MOTEUR DE LAVE-GLACE AVANT

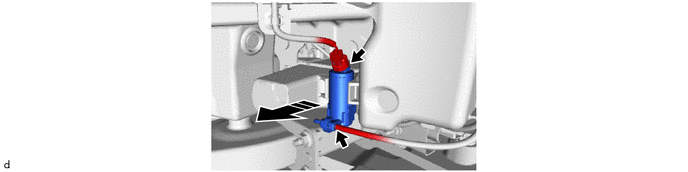

(a) Sans rétroviseur intérieur numérique:
.png) |
Déposer dans ce sens | - |
- |

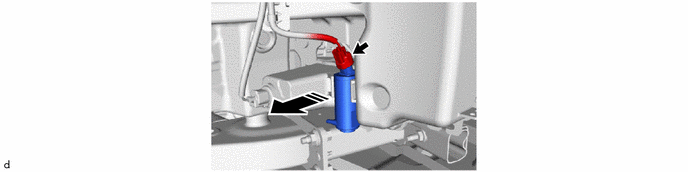

(b) Avec rétroviseur intérieur numérique:
|
|
Déposer dans ce sens | - |
- |
