VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 1 (sans amplificateur de l'élément stéréo)
(a) Avec l'ensemble de haut-parleur avant gauche n° 1 en condition de pose, s'assurer qu'il n'y a pas d'anomalies comme un desserrage ou un cognement.
(b) S'assurer qu'il n'y a pas de corps étranger dans l'ensemble de haut-parleur avant gauche n° 1.
(c) S'assurer que le cône de l'ensemble de haut-parleur avant gauche n° 1 n'est pas endommagé.

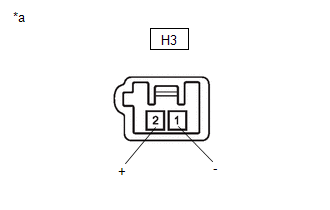

| (d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(H3) Cliquer sur Location & Routing(H3) Cliquer sur Connector(H3) Cliquer sur Connector(H3)
(1) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de haut-parleur avant gauche n° 1. |
|
2. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 1 (sans amplificateur de l'élément stéréo)
(a) Avec l'ensemble de haut-parleur avant droit n° 1 en condition de pose, s'assurer qu'il n'y a pas d'anomalies comme un desserrage ou un cognement.
(b) S'assurer qu'il n'y a pas de corps étranger dans l'ensemble de haut-parleur avant droit n° 1.
(c) S'assurer que le cône de l'ensemble de haut-parleur avant droit n° 1 n'est pas endommagé.

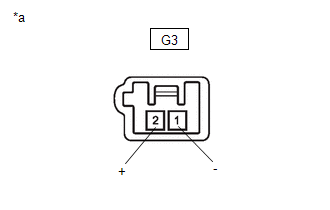

| (d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(G3) Cliquer sur Location & Routing(G3) Cliquer sur Connector(G3) Cliquer sur Connector(G3)
(1) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de haut-parleur avant droit n° 1. |
|
3. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 1 (avec amplificateur de l'élément stéréo)
(a) Avec l'ensemble de haut-parleur avant gauche n° 1 en condition de pose, s'assurer qu'il n'y a pas d'anomalies comme un desserrage ou un cognement.
(b) S'assurer qu'il n'y a pas de corps étranger dans l'ensemble de haut-parleur avant gauche n° 1.
(c) S'assurer que le cône de l'ensemble de haut-parleur avant gauche n° 1 n'est pas endommagé.
| (d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(H3) Cliquer sur Location & Routing(H3) Cliquer sur Connector(H3) Cliquer sur Connector(H3)
(1) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de haut-parleur avant gauche n° 1. |
|
4. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 1 (avec amplificateur de l'élément stéréo)
(a) Avec l'ensemble de haut-parleur avant droit n° 1 en condition de pose, s'assurer qu'il n'y a pas d'anomalies comme un desserrage ou un cognement.
(b) S'assurer qu'il n'y a pas de corps étranger dans l'ensemble de haut-parleur avant droit n° 1.
(c) S'assurer que le cône de l'ensemble de haut-parleur avant droit n° 1 n'est pas endommagé.
| (d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(G3) Cliquer sur Location & Routing(G3) Cliquer sur Connector(G3) Cliquer sur Connector(G3)
(1) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de haut-parleur avant droit n° 1. |
|
